Isejoonduv tühikäigurull

YUFENG Self-Aligning Troughing Idleri põhifunktsioon on konveierilindi keskel hoidmine. Selle automaatne pöörlev raam reageerib rihma külgsuunalisele liikumisele ja aitab parandada ebaühtlasest pingest või materjali laadimisest põhjustatud nihkeid, vähendades servade kraapimist ja hoolduse katkestusi. Saadaval 89–159 mm läbimõõduga 400–2400 mm lintlaiusele, sobib kaevandus-, viljakäitlus- ja tsemendiveosüsteemidele.

Toote määratlus ja pöördeparanduse tööpõhimõte

1. Struktuur

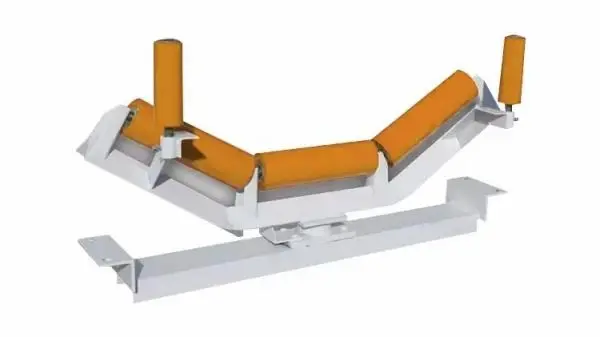

YUFENG Self-Aligning Troughing Idler on kolme rulliga kandeseade, mis on ehitatud vabalt pööratavale kesksele kiigealusele. See koosneb ühest horisontaalsest keskrullist, kahest sümmeetrilisest kaldus tiibrullist ja külgmistest eemaldumisvastastest juhtrullikutest. Kui konveierilint kaldub kõrvale materjali ebaühtlase laadimise, ebaühtlase lindi pinge või konveieri joonduse muutumise tõttu, puutub lindi serv kokku juhtrulliga ja ajab tühiratta raami 5°–8° pöördesse, tekitades vastupidise korrigeeriva jõu, mis juhib linti automaatselt tagasi keskkoha poole.

YUFENG kasutab paksendatud Q235 õmblusteta terastorusid, tahke külmtõmmatud integreeritud võlli, vastupidavaid valatud terasest pöördpesasid ja kahekihilisi labürintkomposiittihendeid. Iga rull on varustatud madala hõõrdumisega topelttihendiga 6204/6305 laagritega, mille radiaalne väljavool on reguleeritud alla 0,5 mm ja staatiline pöörlemistakistus on 1,4–2,4 N. See struktuur tagab stabiilse ja madala müratasemega töö tolmuses, niiskes ja muutuva temperatuuriga keskkondades vahemikus -20 ℃ kuni +80 ℃.

2. Kohandatud isejoonduvad konfiguratsioonid

Lisaks standardsetele süsinikterasest mudelitele pakub YUFENG kohandatud isereguleeruvaid tühikuid erinevate töötingimuste jaoks, sealhulgas kummist mahajäänud löökmudeleid materjali etteandepunktide jaoks, UHMWPE korrosioonivastaseid mudeleid soolaudu ja keemilise keskkonna jaoks ning kõrge temperatuuriga mudeleid ahju tuha transportimise liinide jaoks. Kõik sissetulevad toorained läbivad enne tootmist tõmbetugevuse ja keemilise koostise kontrolli, et tagada ühtlane tootmiskvaliteet.

Kontrollitud välikatse andmed

1. Seitsmekuuline pideva jälgimise test

YUFENG viis läbi seitse kuud kestnud katkematu välikatse 1,2 km pikkusel teravilja transpordisüsteemil, et hinnata Troughing Idleri tegelikku jälgimisjõudlust pideval tööl. Katse viidi läbi välitingimustes teraviljaaias, kus tuuletingimused ja temperatuurid olid vahemikus -12 ℃ kuni +72 ℃. Iga tühikäigugrupp käsitles nisu, maisi ja riisi transportimisel kuni 2200 kg raskusi.

2. Põhitulemused

Parandusvastus:Tühikäiguratas reageeris rihma kõrvalekaldele 0,8 sekundi jooksul ja juhtis rihma pidevalt keskpunkti poole ilma märgatava võnkumiseta.

Turvavöö kaitse:Rihma servade kulumist vähendati 45%, pikendades registreeritud rihma vahetamise tsüklit 12 kuult 18 kuuni.

Materjali lekkimine:Sama transpordimahu korral vähenes materjalileke 3,1%-lt fikseeritud renniga tühikäigurataste puhul 0,32%-ni YUFENG-i isejoonduvate tühikute puhul.

Tihendi ja pöörde vastupidavus:Pärast 35 järjestikust päeva kestnud tsüklilisi tolmu- ja veepihustuskatseid ei näidanud kõik katsenäidised laagrite kinnikiilumist ega pöördevõlli roostet.

Täielik tooteklassifikatsioon ja standardsete tehniliste parameetrite tabel

1. Isejoonduvate tühikute seeria

YUFENG arendab nelja põhilist isejoonduvat tühikäigurulli seeriat erinevate koormustingimuste, konveieri paigutuse ja töökeskkondade jaoks. Spetsiaalsete transpordisüsteemide jaoks on saadaval ka kohandatud mõõtmed ja konfiguratsioonid.

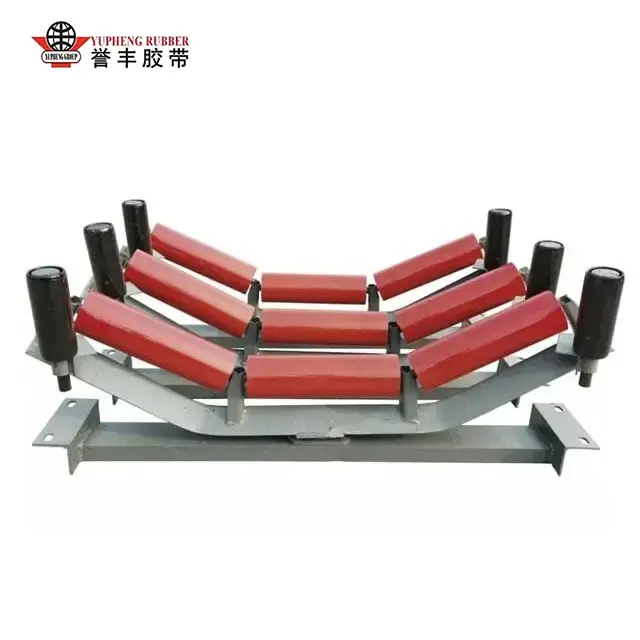

Standardne 3-rulliline isejoonduv küna tühikäigurull:Üldotstarbeline mudel teravilja-, liiva- ja kaevandustöödeks, saadaval 20°, 30°, 35° ja 45° kaldenurgaga.

Löögi isejoonduv tühimik:Materjali etteandepunktide jaoks on varustatud paksude kummist mahajäänud rullidega, mis aitavad neelata kuni 72% hetkelisest löögijõust, säilitades samal ajal automaatse rihma jälgimise.

Pööratav isejoonduv tühikäigurull:Sisaldab kahesuunalist pöördekonstruktsiooni edasi-tagasi liikuvate süstikkonveierite ja sadamahoidlate transpordisüsteemide jaoks.

UHMWPE korrosioonivastane isejoonduv küna tühikäigurull:Kasutab roostevabast terasest pöördvõlliga mittemetallist polümeerset rullkorpust keemiatehaste, rannikuterminalide ja soolaudu keskkondades.

2. Standardsed tehnilised parameetrid

Päris globaalsed tööstuskliendi projektijuhtumid

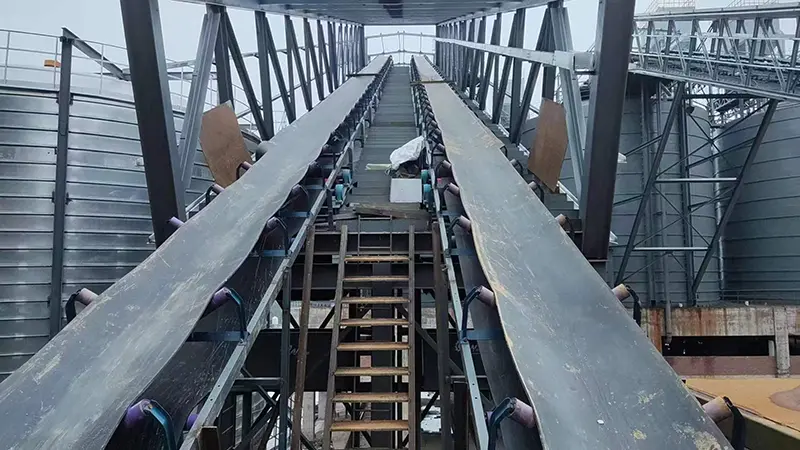

1. Austraalia suure teravilja terminali konveieri projekt

Projekti ulatus:9 km pikkune põiki viljakonveiersüsteem, mis on varustatud 1000 mm laiuse transpordilindiga ja projekteeritud ülekandevõimsusega 1800 tonni tunnis.

Kliendi väljakutse:Algsed fikseeritud tühimikud ei suutnud tuulest põhjustatud rihma kõrvalekaldeid tõhusalt korrigeerida. Pidev lindi ekslemine põhjustas servade rebenemise ja teravilja mahavalgumise, mille tulemuseks oli kuni 32 tundi planeerimata seiskamist iga kuu.

YUFENG lahendus:Tarnime kohandatud 35° isejoonduvad õõtsrullid tugevdatud pöördega istmetega, mis tagavad pideva automaatse rihma korrigeerimise välitingimustes.

Pärast 16 kuud kestnud pidevat töötamist säilitas isetsentreeruv süsteem stabiilse korrektsioonijõudluse aastaringselt, vähendades igakuist hooldusseisakuaega 70%.

Klientide tagasiside:"YUFENG-i isereguleeruvate tühikute automaatne jälgimisjõudlus lahendab täielikult meie pikaajalise lindi liikumise probleemi, vähendades oluliselt teravilja raiskamist ja hooldustööjõukulusid."

2. Lõuna-Aafrika avatud süvendiga kroomimaagi transpordiliin

Töötingimused:Konveierisüsteem töötab mägisel maastikul, kus on ebatasased nõlvad, tugev tükk maagi mõju ja kõrge tolmusisaldus aastaringselt.

YUFENG lahendus:Varustasime Impact Troughing Idlerid, mis on varustatud paksendatud kummist mahajäänud rullidega ja tugevdatud pöördeistmetega koos tolmukaitsekonstruktsioonidega.

Pärast kaheaastast pidevat suure koormusega töötamist säilitasid tühikäigurattad stabiilse automaatse korrigeerimise jõudluse ilma korrektsioonitõrgeteta, parandades tõhusalt konveierilindi joondamise töökindlust ja vähendades hooldusvajadusi.

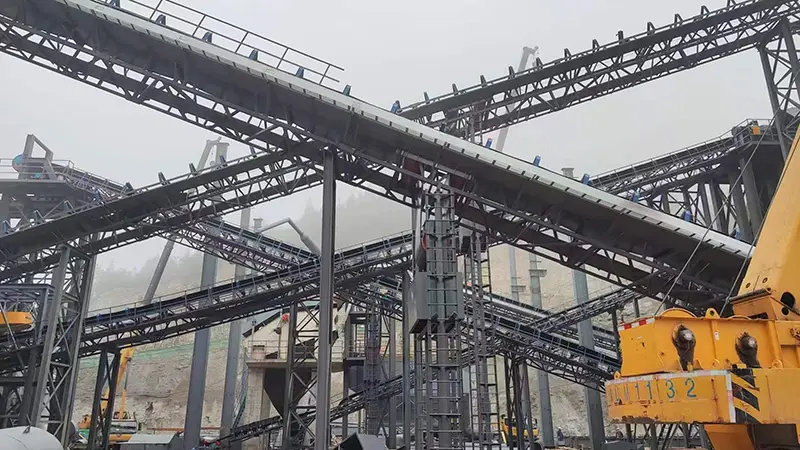

3. Kodumaine 4500 tonni päevas täitematerjalide karjääri tootmisliin

Töötingimused:Tootmisliin käsitleb väga abrasiivseid kiviagregaate, millega kaasneb sagedane materjali laadimise tasakaalustamatus, mis põhjustab rihma tõsiseid kõrvalekaldeid ja kiirendab rihma servade kulumist.

YUFENG lahendus:Tarnime raskeveokite isereguleeruvaid tühikuid, et säilitada rihma pidev tsentreerimine täitematerjali pikamaatranspordi ajal.

Optimeeritud isekorrigeeriv struktuur vähendas lindi kõrvalekalde probleeme, alandas konveierilindi vahetamise sagedust ja parandas karjääri transpordisüsteemi üldist stabiilsust.

Põhilised konkurentsieelised võrreldes tavaliste fikseeritud tühikäiguratastega

Kohaldatavad tööstuslikud stsenaariumid koos üksikasjaliku rakenduse selgitusega

1. Teravilja- ja põllumajandustööstus

YUFENG Self Aligning Troughing Idlerit kasutatakse laialdaselt suurtes teraviljahoidlate terminalides, riisi- ja maisitöötlemistehastes ning välitingimustes asuvates teraviljahoidlates. Tuulehäiretest ja ebaühtlasest materjali laadimisest mõjutatud teravilja pikamaatranspordi puhul korrigeerib isetsentreeruv struktuur pidevalt lindi kõrvalekaldeid, vähendades teravilja mahavalgumist ja parandades transpordi stabiilsust.

2. Mäetööstus

Avatud söekaevandustes, kroomimaagi kaevandustes, rauamaagiprojektides ja täitematerjalide karjäärides seisavad pikaajaliste konveierisüsteemides sageli silmitsi lindi ekslemine, mis on põhjustatud ebaühtlasest laadimisest, maastikumuutustest ja tugevast materjalimõjust. YUFENG-i isejoonduvad tühimikud tagavad automaatse jälgimise, et säilitada stabiilne rihma joondus ning vähendada servade kulumist, rebenemisohtu ja ootamatuid seisakuid.

3. Soojuselektrijaamad

Soojuselektrijaamad vajavad usaldusväärset konveieri tööd söe kaugsöötmiseks ja lubjakivi väävlitustamise materjali transportimiseks. YUFENGi isejoonduvad tühimikud aitavad säilitada konveierilindi asendit pideva töötamise ajal, parandades süsteemi töökindlust ja vähendades lindi kõrvalekaldest põhjustatud hooldussagedust.

4. Ehitusmaterjalide tööstus

Tsemenditehaste, liiva- ja kiviagregaatide tootmisliinide ja muude raskete materjalide käitlemise rakenduste puhul võib materjali ebaühtlane jaotus kergesti põhjustada konveierilindi nihke. YUFENG isejoonduvad tühikäigusüsteemid reguleerivad automaatselt rihma tööasendit, tagades abrasiivsete puistematerjalide sujuvama transportimise.

5. Sadamad ja puistlasti sadamakai

Rannikusadamad ja puistlasti terminalid töötavad sageli tugeva tuule ja keerulise laadimiskeskkonna tingimustes. YUFENG-i isereguleeruvad tühimikud sobivad teravilja, maagi ja puistlasti mahalaadimissüsteemide jaoks, tagades stabiilse lindi jälgimise kaugtranspordioperatsioonide ajal.

6. Keemia- ja soolatootmistööstus

Keemiatehaste ja rannikusoola tootmiskeskkondade jaoks, mis puutuvad kokku happe-, leelise- ja soolaudu korrosiooniga, pakub YUFENG korrosioonikindlate materjalide ja kohandatud konstruktsioonidega UHMWPE korrosioonivastaseid isereguleeruvaid tühikuid, et tagada pikaajaline stabiilne töö karmides keskkondades.

Tehase professionaalne tugevus ja volitatud globaalsed kvalifikatsioonid

1. Täiustatud tootmisvõimsus ja tootmisvõimsus

YUFENG omab standardiseeritud 21 000 ruutmeetri suurust automaatset tootmistsehhi, mis on varustatud enam kui 55 CNC täppistöötlusseadmete komplektiga. Igakuise tootmisvõimsusega 85 000 konveieri tühikäigurullide komplekti ja üle 15-aastase tootmiskogemusega, mis keskendub konveierirullikutele ja jälgimisparanduskomponentidele, pakub YUFENG globaalsetele tööstusklientidele usaldusväärseid isereguleeruvaid tühikute lahendusi.

2. Rahvusvahelised sertifikaadid ja projekti kvalifikatsiooni tugi

Kõik YUFENG Self Aligning Troughing Idleri tooted läbivad ISO9001 rahvusvahelise kvaliteedijuhtimissüsteemi sertifikaadi, MT/T 821 kaevandamise ohutusstandardi nõuded ja CE ekspordi vastavuse kontrolli. Kliendi projekti heakskiitmise, tarnija kvalifikatsiooni ülevaatuse ja kvaliteedihindamise toetamiseks saab esitada täielikud kolmanda osapoole tehaseauditi aruanded ja jõudluse jälgimise testimise aruanded.

3. Range kvaliteedikontroll ja jõudluse kontrollimine

YUFENG opereerib sõltumatut kvaliteedikontrolli laborit ja rakendab ranget kvaliteedikontrolli kogu tootmisprotsessi vältel. Kontrolliprotseduurid hõlmavad tooraine mehaanilise tugevuse kontrollimist, pooltoodete pöördetelje sujuvuse testimist, valmistoote pidevat kõrvalekalde korrigeerimise väsimuskatset, tihendustolmu ja veepihustuse vananemise simulatsiooni testimist ning lõplikku ekspordipakendi kontrolli, et tagada toote stabiilne jõudlus enne saatmist.

4. Kohandatud tehniline tugi ja ülemaailmne teenus

YUFENG toetab tasuta CAD-insenerijooniste tarnimist, 7-päevast kiiret näidiste tarnimist väikeste testtellimuste jaoks ja 16–20-päevast tootmistsükleid kohandatud isejoonduvate tühikäigutellimuste jaoks. Meie tehniline meeskond pakub ülemaailmseid müügijärgseid kaugjuhiseid ja kohapealseid konveieri paigutuse sobitamise teenuseid suurte ülemerekonveieriprojektide jaoks.

KKK

1. K. Kuhu tuleks konveieriliinidele paigaldada isejoonduv renni tühikäiguratas?

V: Soovitatav on paigaldada üks komplekt iga 15–30 meetri järel kaugkonveierite kandeküljele ning lisada täiendavaid komplekte ülekandepunktidesse, üles-/allamägede lõikudesse ja tuulele avatud välissegmentidele, et parandada korrigeerimise tõhusust. 35° süvendinurk on universaalne standard enamiku kaevandus- ja teraviljatranspordiprojektide jaoks; 20° sobib väikese koormusega põllumajandusmaterjali transportimiseks, samas kui 45° sügavkünaga mudel on mõeldud suure mahutavusega puisteveoks. Saame klambri pöördenurka täielikult reguleerida vastavalt teie konveieri kujundusjoonisele.

2. K. Kas saate ranniku soolatehaste ja keemiatehaste jaoks pakkuda korrosioonivastaseid isejoonduvaid tühikuid?

V: Absoluutselt. Pakume kolme korrosioonivastast sobituslahendust: UHMWPE mittemetallist polümeerist iseseaduvad tühimikud, paksu kummiga kaetud roostevastasest terasest pingutusrullid ja kohandatud roostevabast terasest pöördvõlli tühikäigurullid, mis sobivad pikaajalise happe-, leelise- ja soolaudu söövitava töökeskkonnaga.

3. K. Mis on teie minimaalne tellimuse kogus ja standardne tarneaeg?

V: Prooviproovi tellimuse MOQ on 1 tükk; Ametliku hulgitellimuse MOQ on 100 komplekti. Tavapärased laos olevad isejoonduvad tühimiku spetsifikatsioonid saab tarnida 7 tööpäeva jooksul, samas kui kohandatud mittestandardsed isejoonduvad tühikäigurullid nõuavad 16–20-päevast tootmisperioodi.

4. K. Kas teie isetsentreeruvad tühimikud vastavad rahvusvahelistele tööstusdisaini standarditele?

V: Kõik valmistooted vastavad täielikult CEMA, ISO, MT/T 821 ja DIN konveieri ülemaailmsetele tööstusstandarditele, piiriülese ekspordi tollivormistuse jaoks on lisatud täielikud ametlikud jälgimiskatsete aruanded.
