Võrdse pikkusega tühikäigurull

Tasakaalustatud koormuse jaotus on YUFENG võrdse pikkusega tühikäigurulli peamine eelis. Saadaval 89–159 mm läbimõõduga 400–2400 mm laiuste rihmade jaoks, selle kolm võrdse pikkusega rullikut tagavad sümmeetrilise rihmatoe ning aitavad vähendada servade ebaühtlast kulumist ja materjali mahavalgumist. Iga üksus läbib pöörlemis-, löögi-, korrosiooni- ja tihendustestid, saadaval on CAD-joonised ja näidistestid.

Toote määratlus ja täielik YUFENG-i tootmisprotsess

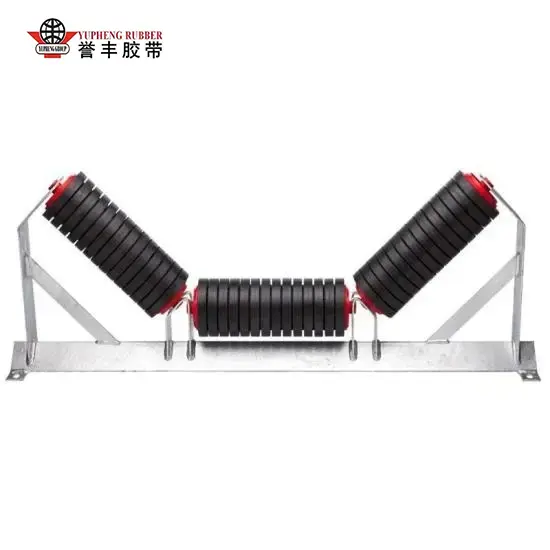

1. Võrdse pikkusega renni tühikäigu konstruktsioon

YUFENG Equal-Length Troughing Idler koosneb kolmest sama pikkuse ja läbimõõduga rullist, mis on paigaldatud integreeritud stantsimisklambrile. Üks horisontaalne keskrull ja kaks sümmeetrilist kaldega külgrulli moodustavad tasakaalustatud nõgusa kandeprofiili puistematerjali stabiilseks transportimiseks.

Võrreldes lühemaid tiibrullikuid kasutavate ebavõrdse pikkusega süvistusrullikutega tagab võrdse pikkusega konstruktsioon ühtlasema toe kogu konveierilindile. See aitab koormust ühtlasemalt jaotada ning vähendab lokaalset pinget, rihma ebaühtlast kulumist ja ebaühtlastest rullide mõõtmetest tingitud rihma võimalikku kõrvalekallet.

2. Tugevdatud konstruktsioon raskeveokite kasutamiseks

YUFENG kasutab Q235 õmblusteta paksuseinalisi terastorusid, tahke süsinikterasest integreeritud võlli, tugevdatud külmstantsitud kronsteine ​​ja mitmekihilisi labürintkomposiit topeltõlitihendeid. Mõõtmete täpsuse, konstruktsiooni tugevuse ja korrosioonikindluse parandamiseks rakendatakse CNC-lõikamist, gaasvarjestatud keevitamist ja elektrostaatilist kõrge temperatuuriga roostevastast katet.

Kui mõned odavad tühikäigurullid kasutavad 2,0–2,5 mm õhukese seinaga torusid, mis võivad pikaajalisel raskel koormusel deformeeruda, siis YUFENGi võrdse pikkusega tühikäigurullid kasutavad 3,5 mm paksuseid õmblusteta terastorusid. Suure täpsusega topelttihendiga 6204, 6205 ja 6306 seeria laagrid on saadaval vastavalt koormusnõuetele.

3. Täpne pöörlemine ja stabiilne jooksujõudlus

Iga rulli radiaalset väljajooksu reguleeritakse 0,5 mm piires, samas kui staatiline pöörlemistakistus hoitakse ligikaudu 1,5–2,5 N juures. Need tootmisjuhtseadised aitavad pideva transportimise ajal saavutada sujuva pöörlemise, madala hõõrdumise ja töömüra.

Tugevdatud struktuur sobib nõudlikesse keskkondadesse, kus on kõrge tolmukontsentratsioon, kõrge õhuniiskus, mineraalse läga pritsmed ja kerge happe või leelise kokkupuude, pakkudes stabiilset tuge konveieri pikaajaliseks tööks.

4. Kohandatud materjalid erinevateks rakendusteks

Lisaks standardsetele võrdse pikkusega terasest tühikäigurullidele pakub YUFENG spetsiaalseid konfiguratsioone, sealhulgas kummist mahajäänud kulumiskindlad rullid, UHMWPE polümeeri korrosioonivastased rullid ja roostevabast terasest võlli valikud.

Neid konfiguratsioone saab valida vastavalt materjali abrasiivsusele, korrosioonitingimustele, niiskuse kokkupuutele ja konveieri nõuetele. Kõik sissetulevad toorained läbivad enne tootmisse sisenemist keemilise koostise ja mehaanilise tugevuse kontrolli, et säilitada ühtlane tootmiskvaliteet.

Autentsed pikaajalised välitesti andmed

1. Kuuekuuline maa-aluse söekaevanduse välikatse

YUFENGi tehniline meeskond viis maa-aluses söekaevanduses läbi võrdse pikkusega tühikäigurulli 6-kuulise katkematu välikatse, et hinnata selle pikaajalist jõudlust nõudlikes transporditingimustes. Katse hõlmas pidevat töötamist, laagrikoormust, tihenduse vastupidavust, rihmakaitset ja materjali lekketõrjet.

Testikeskkond:Maa-aluse söekaevanduse maantee tolmusisaldusega ≥1200 mg/m³, ümbritseva õhu temperatuur vahemikus -10°C kuni +65°C ja 24-tunnine pidev transportimine.

Ühe rühma laagrite koormus:Kuni 2800 kg, käitleb toorsöe, söe ja segamaagi puistematerjale.

2. Kontrollitud jõudlustulemused

Kasutusiga:Testitavad tühikäigurullid kogusid 32 600 stabiilset töötundi, registreeritud kasutusiga 3–5 korda pikem kui võrdluseks kasutatud tavaliste õhukeseseinaliste ebavõrdse pikkusega tühikute.

Tihendi vastupidavus:Pärast 30 järjestikust päeva kestnud tolmu ja kõrgsurve veepihustustsirkulatsiooni testimist näitasid kõik katsenäidised laagrite ummistumist ja määrdeaine sisemist leket nulli.

Turvavöö kaitse:Tasakaalustatud võrdse pikkusega rullistruktuur aitab vähendada ühepoolset serva hõõrdumist konveierilindi ja rullikute vahel, pikendades kogu lindi vahetustsüklit testitud tingimustes kuni 40%.

Materjali lekkimine:Standardse 35° süvendi nurga korral saavutas testitud võrdse pikkusega tühirattasüsteem mõõdetud lekkemääraks 0,48%, samas kui paralleelsete lamedate tühikute ja ebavõrdse pikkusega tühikäigurullide puhul sama ülekandemahu korral oli see 3,2%.

Toote täielik klassifikatsioon ja tehnilised parameetrid

1. Standardne võrdse pikkusega 3-rulliline tühikäigurull

Üldotstarbeline konfiguratsioon kaevandus-, tsemendi-, teravilja- ja muude puistematerjalide transpordisüsteemide jaoks. Standardsed süvendinurgad on 20°, 30°, 35° ja 45°.

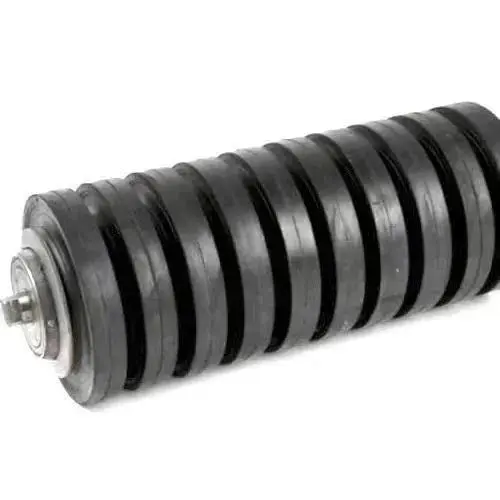

2. Võrdse pikkusega löökpuhvri tühikäigurada

Laadimis- ja materjali etteandepunktide jaoks mõeldud rullidel on paks kummist eraldusjoon, et neelata langeva maagi lööki ja vähendada otsest mõju konveierilindile ja rulli konstruktsioonile.

3. Võrdse pikkusega automaatne isejoonduv tühikäigurull

Varustatud kõrvalekalde korrigeerimise tugistruktuuriga, mis aitab juhtida konveierilindi tagasi normaalsesse tööasendisse, vähendades servade hõõrdumist ja võimalikke lindi kahjustusi.

4. UHMWPE korrosioonivastane võrdse pikkusega renni tühikäik

Kasutab roostevabast terasest võlliga UHMWPE polümeerist rullkorpust söövitavates keskkondades, nagu keemiatehased, soolatehased ja reoveepuhastid, mis puutuvad kokku happe-, leelise- või soolauduga.

Standardsete tehniliste parameetrite tabel

Päris globaalsed kliendiprojekti juhtumid

1. Mongoolia avakaevandamise projekt

12 km pikkune mägine söekonveierisüsteem 1200 mm laiuse raskeveokite lindiga ja projekteeritud ülekandevõimsusega 2000 tonni tunnis esines varem umbes 6000 töötunni järel ebavõrdse pikkusega tühikute korral enneaegseid rikkeid.

YUFENG tarnib kohandatud 35° tugevdatud tihendiga võrdse pikkusega tühjendusrullid paksendatud toruseinte ja täiustatud labürinditihendusega. Pärast 18 kuud kestnud pidevat välistingimustes töötamist ei registreeritud projekti käigus rullide vahetamist ega teatatud rulli rikkeid, samas kui igakuised hooldustööjõukulud vähenesid ligikaudu 65%.

2. Kagu-Aasia ranniku maagi mahalaadimise terminal

Projekt hõlmas pidevat välistingimustes laevade lossimist ja laohoone transportimist tugeva ranniku soola-udu korrosiooni all. YUFENG tarnis roostevabast terasest sisemiste võllidega UHMWPE korrosioonivastaseid võrdse pikkusega tühikäiguradasid.

Pärast kaheaastast pidevat töötamist ei ilmnenud tarnitud rullidel ühtegi teatatud roostest tingitud riket ega laagrite ummistumist, mis pakkus usaldusväärset tuge pikaajaliseks ranniku puistematerjalide käitlemiseks.

3. Kodumaine tsemendiklinkri tootmisliin

Tsemendiklinkri tootmisliin, mille päevane võimsus on 5000 tonni, nõudis rulle kõrge temperatuuriga ahjutuha transportimiseks ja väga abrasiivsete täitematerjalide transportimiseks. YUFENG tarnib kummist mahajäämustega võrdse pikkusega löögitorusid, et vähendada lööke ja abrasiivset kontakti transporditava materjali, rullikute ja konveierilindi vahel.

Kohandatud löögikindel konfiguratsioon aitab kaitsta konveierilindi pinda, vähendada ebanormaalset kulumist ja pikendada transpordisüsteemi töötsüklit.

Põhilised konkurentsieelised võrreldes tavaliste ebavõrdse pikkusega turul tegutsejatega

Kohaldatavad tööstuslikud stsenaariumid

YUFENG Equal Length Troughing Idler Roller on mõeldud puistematerjalide transpordisüsteemide jaoks, mis nõuavad tasakaalustatud koormuse jaotust, stabiilset rihmatuge ja usaldusväärset pikaajalist tööd. Vastavalt töökeskkonnale saab valida erinevaid rullmaterjale ja konfiguratsioone.

1. Mäetööstus

Sobib avatud söekaevandustele, maa-alustele rauamaagi, kullamaagi ja boksiidi transpordisüsteemidele, toetades raskete puistematerjalide pikamaavedu nõudlikes töötingimustes.

2. Soojuselektrijaamad

Kasutatakse söe etteandeliinides, lubjakivi väävlitustamise materjali transportimiseks ning katla tuha ja räbu transpordisüsteemides. Tugevdatud rullkonstruktsioon toetab pidevat puistematerjalide käsitsemist.

3. Ehitusmaterjalide tööstus

Sobib tsemenditehastele, liiva- ja kiviagregaatide karjääridele, kruusa töötlemisliinidele ja muudele rakendustele, mis hõlmavad abrasiivseid puistematerjale ja pidevat transporti.

4. Sadamad ja puistlasti terminalid

Mõeldud söe, rauamaagi, teravilja ja keemiliste puistlasti laadimis-, mahalaadimis- ja laohoonete transpordisüsteemide jaoks. Välis- ja kõrge õhuniiskusega keskkondade jaoks saab valida erinevaid rullmaterjale ja tihenduskonfiguratsioone.

5. Kemikaalide ja soolade tootmine

UHMWPE korrosioonivastased võrdse pikkusega tühimikud on saadaval rakenduste jaoks, mis puutuvad kokku happe, leelise, soolaudu ja muude söövitavate tingimustega, sealhulgas keemiatehastes, soolatootmisrajatistes ja nendega seotud materjalikäitlussüsteemides.

6. Teravilja töötlev tööstus

Vähekuluvad ja toidukvaliteetsed rullid sobivad nisu, maisi, riisi ja muude põllumajanduslike puistematerjalide ladustamis- ja transpordisüsteemide jaoks, pakkudes sujuvat pöörlemist ja stabiilset lindi toe.

Tehase professionaalne tugevus ja kvaliteedi tagamine

YUFENG opereerib standardiseeritud 20 000 m² suurust automatiseeritud tootmistsehhi, mis on varustatud enam kui 50 CNC täppistöötlusseadmete komplektiga. Igakuise tootmisvõimsusega kuni 80 000 konveieri tühikäiguratast ja 15-aastase pühendunud tootmiskogemusega keskendume usaldusväärsetele rulllahendustele kaevanduses, tsemendis, sadamates, elektritootmises, põllumajanduses ja muudes puisteveotööstuses.

1. Tootmisvõime

Meie tootmissüsteem integreerib CNC täppistöötluse, rulltorude valmistamise, võlli töötlemise, keevitamise, laagrite kokkupaneku, tihendamise ja pinnatöötluse. Tootmisvõimsus toetab nii standardseid rullide tellimusi kui ka kohandatud spetsifikatsioone suuremahuliste transpordiprojektide jaoks.

2. Kvaliteedisertifikaadid ja vastavus

Meie rulltooted on valmistatud kontrollitud kvaliteedijuhtimissüsteemi alusel ning toetavad ISO 9001, MT/T 821 ja CE-ga seotud nõudeid. Kvalifitseeritud kliendiprojektide jaoks saab esitada kolmanda osapoole tehaseauditi aruanded ja toote jõudluse testimise dokumendid.

3. Viieastmeline kvaliteedikontroll

Meie kvaliteedikontrolli protsess hõlmab tooraine sissetuleva kontrolli, pooltoodete keevitustugevuse testimist, valmis rulli pöörlemistakistuse testimist, tihenduse vananemise simulatsiooni ja lõplikku pakendikontrolli. See mitmeastmeline kontrollisüsteem aitab säilitada ühtlast mõõtmete täpsust, tihendusjõudlust ja pöörlemisstabiilsust tootmispartiide lõikes.

4. CAD-tehnoloogia ja tehniline tugi

YUFENG pakub tasuta CAD-tehnilisi jooniseid projekti sobitamiseks, paigalduse kinnitamiseks ja konveieri struktuuri kontrollimiseks. Meie tehniline meeskond võib soovitada sobivat rulli läbimõõtu, süvendi nurka, laagrikonfiguratsiooni ja kronsteini mõõtmeid vastavalt lindi laiusele ja transporditingimustele.

5. Näidis- ja kohandatud tootmisteenus

Väikeseid proovitellimusi saab toetada näidiste kohaletoimetamisega ligikaudu 7 päeva jooksul, olenevalt toote spetsifikatsioonidest. Standardsed masstootmise tellimused nõuavad tavaliselt 15–20 päeva, samas kui kohandatud spetsifikatsioonid planeeritakse vastavalt projekti nõuetele ja tootmise keerukusele.

6. Ülemaailmne müügijärgne tugi

YUFENG pakub tehnilisi kaugjuhiseid rullide valimiseks, paigaldamiseks ja kasutamiseks. Kvalifitseeritud suuremahuliste ülemere tööstusprojektide puhul saame pakkuda ka kohapealset sobitamisabi, et aidata klientidel saavutada konveieri usaldusväärset jõudlust.

Teisendamine

Kas otsite pika kasutuseaga ja vähe hooldust vajavat rulli, et uuendada oma puistkonveierisüsteemi ja vähendada pikaajalisi kasutuskulusid? Võtke kohe ühendust meie professionaalse insenerimeeskonnaga, et taotleda tasuta tootenäidiseid, saada kohandatud tehnilisi jooniseid ja tehase otsemüügi hinnakirja! Pakume terviklikku konveierikomponentide sobitamise lahendust kõigi teie materjalikäitlusprojektide vajaduste jaoks.

KKK jaotis

1. K. Millised on meie võrdse pikkusega tühimikurulli peamised eelised ebavõrdse pikkusega tühikurullide ees?

V: Meie võrdse pikkusega kolm identset rullikut tagavad täielikult tasakaalustatud koormuse jaotuse, kõrvaldavad lindi ühepoolse pinge ja servade hõõrdumise, vähendavad materjali mahavalgumist ja pikendavad oluliselt konveierilindi kasutusiga. 35° on kõige universaalsem standardnurk, mis sobib enamiku kaevandus- ja tsemenditööstusprojektide jaoks. 20° kerge nurga tüüp sobib kerge koormaga vilja transportimiseks, samas kui 45° sügavkünaga mudel on mõeldud suure võimsusega puisteveoks. YUFENG saab klambri kaldenurka täielikult reguleerida vastavalt teie konveieri kujundusjoonisele.

2. K. Kas saame soolatehaste ja keemiatööstuse tehastele tarnida võrdse pikkusega korrosioonivastaseid tühikuid?

V: Absoluutselt. Pakume kolme korrosioonivastast lahendust: UHMWPE mittemetallist polümeerist võrdse pikkusega tühimikud, kummikattega kulumiskindlast roostevastasest terasest tühimikud ja kohandatud roostevabast terasest sisemise võlli tühikäigurullid, mis sobivad pikaajalise happe-, leelise- ja soolaudu söövitava töökeskkonnaga.

3. K: Mis on minimaalne tellimuse kogus ja standardne tarneaeg?

 V: Prooviproovi tellimuse MOQ on 1 tükk; Ametliku hulgitellimuse MOQ on 100 komplekti. Standardse laoseisuga tavapäraste võrdse pikkusega tühikute spetsifikatsioonid saab tarnida 7 tööpäeva jooksul, samas kui kohandatud mittestandardse võrdse pikkusega tühikäigurulli jaoks on vaja 15–20 päeva tootmisperioodi.

4. K. Kas võrdse pikkusega tühimikud vastavad rahvusvahelistele tööstusdisaini standarditele?

V: Kõik valmistooted vastavad täielikult CEMA, ISO, MT/T 821 ja DIN ülemaailmsetele tööstusstandarditele, piiriülese ekspordi tollivormistuse jaoks on lisatud täielikud ametlikud katsearuanded.
