Professionaalne konveierilindi jälgimissüsteemide treening- ja reguleerimisrulli tootja

YUFENG Tühirulli treenimine ja joondamine, tuntud ka kui isetreeniv tsentreerimisrull, hõõrduv isereguleeruv rull või lindi jälgiv rull, on loodud konveieri töö ajal lindi külgsuunalise kõrvalekalde korrigeerimiseks. See paigaldatakse peamiselt pikamaa lintkonveieritele, kus pidev lindi jälgimine on oluline materjali mahavalgumise, servade kulumise ja lindi ebastabiilse liikumise vähendamiseks.

Rullikoost koosneb tavaliselt peamisest kanderullist, vertikaalsetest juhtrullikutest ja pööratavast tugiraamist. Kui konveierilint liigub ettenähtud keskjoonest eemale, saab juhtrull külgjõu ja paneb tugiraami kõikuma, tekitades korrigeeriva jõu, mis juhib linti tagasi kavandatud tööasendi poole.

YUFENG pakub hõõrdumise treeninguid, koonusekujulisi treeninguid, V-tüüpi tagasijoondavaid tühikuid, tsingitud konfiguratsioone, HDPE versioone ja spetsiaalseid juhtrullikute konstruktsioone kaevandus-, tsemendi-, sadama-, keemia- ja muude puistematerjalide transpordisüsteemide jaoks.

Treenimine ja tühikäigutüüpide joondamine

Hõõrdumise treening, tühikäigu joondamine

Hõõrdetreeningut reguleeriv tühikäiguratas kasutab külgmiste juhtrullikutega pöörderaami, et reageerida rihma külgsuunalisele liikumisele. Seda kasutatakse peamiselt pikamaa- ja raskeveokite konveierite ülemises kandeosas, kus tuleb kontrollida lindi sagedast kõrvalekallet.

Kooniline treening joondus tühikäiguratas

Kooniline rull kasutab passiivse tsentreerimise efekti saavutamiseks erinevusi rulli pinna kiiruses, mis on tingitud selle kitsenevast geomeetriast. See sobib suhteliselt väikese koormusega konveiersüsteemidele, sealhulgas teravilja-, pakkimis- ja logistikaseadmetele.

V-tüüpi tagastusjoondamise tühikäigurull

V-tüüpi tagasivoolu joondamise tühikäiguratas kasutab tühja tagasivoolurihma külgsuunalise liikumise piiramiseks kahte V-kujulise konfiguratsiooniga rullikut. Selle suhteliselt lihtsa ehituse tõttu sobib see tavaliste transpordisüsteemide alumisse tagasivoolusektsiooni.

Rulli tüüp	Põhiomadus	Kohaldatav töötingimus
Hõõrdumise treening, tühikäigu joondamine	Kiigeraami korrigeerimine tundliku külgmise reaktsiooniga	Ülemine kandeosa ja pikamaa raskeveokite transportimine
Kooniline treening joondus tühikäiguratas	Passiivne tsentreerimine koonilise rulli kiiruse erinevuse kaudu	Kerge koormaga vili, logistika ja üldine transport
V-tüüpi tagastusjoondamise tühikäigurull	V-kujuline struktuur piirab tagasivoolurihma liikumist	Alumine tagasivooluosa ja kuiva materjali transport

Automaatne rihma jälgimise põhimõte

Rihma kõrvalekalde tuvastamine

Kui konveierilint liigub külgsuunas oma tavapärasest tööasendist, puutub lindi serv kokku vertikaalse juhtrulliga. Juhtrull kannab külgjõu üle tugiraamile.

Kiikraami liikumine

Juhtjõud paneb kogu joondamise tühirattasõlme pöörlema ümber oma tugistruktuuri. Pöördenurga määrab rihma kõrvalekalle ja joondusmehhanismi konstruktsioon.

Korrigeeriva jõu genereerimine

Kui rulli raam muudab oma orientatsiooni lindi suhtes, tekib vastupidine juhtjõud, mis aitab lindi liigutada konveieri keskjoone suunas.

Vöö naasmine keskusesse

Kui rihm liigub tagasi oma normaalasendi poole, väheneb juhtrullile mõjuv külgjõud ja joondussõlm naaseb oma tavaasendisse, võimaldades töö ajal pidevat jälgimise korrigeerimist.

Treenimine ja tühikäigu konfiguratsioonide joondamine

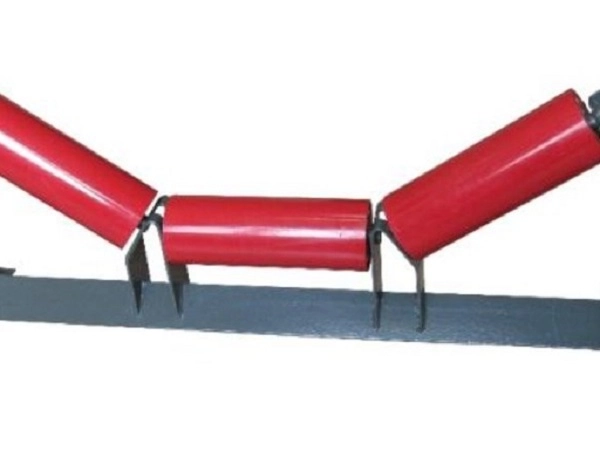

Kolme rulliga küna hõõrdetreening tühikäiguratas

Ülemiste kandeosade jaoks kasutatakse kolme rulliga küna korpust koos kahepoolsete vertikaalsete juhtrullikutega. Seda saab sobivate intervallidega paigaldada pikamaa raskete materjalide konveieriliinidele, et aidata kontrollida lindi kõrvalekaldeid.

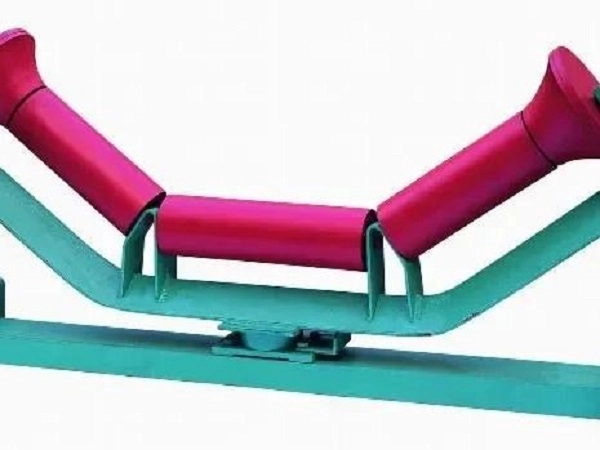

Kooniline treeningrull

Koonusrulli konfiguratsioon tagab passiivse rihma tsentreerimise perifeerse kiiruse erinevuste kaudu. See sobib väikese koormusega rakendustele, kus on vaja madalamat sõidumüra ja lihtsat jälgimisabi.

V-Type Return Training Idler

V-tüüpi konstruktsioon toetab tühja tagastusrihma, piirates samas külgliikumist. Seda saab kasutada pikkade konveierite tagastuspoolse lintjälgimissüsteemi osana.

Kuumtsingitud treeninguidler

Rull ja tugiklamber on kuumtsingitud, et parandada korrosioonikindlust välitingimustes, näiteks avatud laoplatsidel, sadamates ja niisketes tööstuspiirkondades.

HDPE Shell Training Idler

Põhirullis on kasutatud HDPE kesta, samas kui juhtkomponendid valitakse vastavalt rakendusele. See konstruktsioon väldib tavalist teraskesta korrosiooni ja seda saab kasutada keemiatehastes, rannikualadel ja soolaudus keskkonnas.

Leegiaeglustav antistaatiline treeningjõud

Juhtivaid ja leegiaeglustavaid juhtrulliku materjale saab konfigureerida sobivate maa-aluste söekaevanduse transpordisüsteemide jaoks, kus lindi jälgimise komponendid peavad vastama täiendavatele ohutusnõuetele.

Tehnilised andmed

Üksus	Spetsifikatsioon
Standardne rulli läbimõõt	76/89/108/114/133/168/194/219 mm
Sobiv rihma laius	500–2400 mm
Tüüpide joondamine	Hõõrdumine / kooniline / V-tüüpi tagastus
Kiigunurk	15°–30° standardse hõõrdumise treeningu konfiguratsiooni jaoks
Juhtrulli kõrgus	Kohandatav
Kesta materjal	Q235 süsinikteras / HDPE / 304 roostevaba teras
Laager	Kodused ülitäpsed / SKF / FAG C3 kliirens
Tihenduskaitse	Kahe-/kolmekordne komposiitlabürinditihendus
Pinnatöötlus	Elektrostaatiline pihustamine / kuumtsinkimine / PU mahajäämus
Rakendus	Kaevandamine / tsement / sadam / keemia / puistematerjalide transport

Kohandamise valikud

Põhirullik

YUFENG võib pakkuda Q235 süsinikterasest, HDPE-st ja 304 roostevabast terasest põhirullikuid vastavalt koormus-, korrosiooni- ja keskkonnanõuetele.

Pinnatöötlus

Vastavalt nõutavale korrosioonikaitsele, kulumiskindlusele ja töökeskkonnale on saadaval elektrostaatilise pihustamise, kuumtsinkimise ja PU mahajäämise võimalused.

Kiigutamise mehhanism

Tugimehhanismi saab konfigureerida hõõrdpöördkonstruktsioonina, koonilise passiivse tsentreerimisstruktuurina või V-tüüpi tagasisuunamisstruktuurina vastavalt rihma asendile ja jälgimisnõudele.

Tihendussüsteem

Tolmu ja vee tungimise vähendamiseks laagriõõnde saab valida kahe- või kolmekordsete komposiit-nailonist labürindi tihenduskonstruktsioonide koos kummikontakttihenditega.

Laagri konfiguratsioon

Koduseid ülitäpseid laagreid või imporditud SKF/FAG C3 vahelaagrid saab täpsustada vastavalt konveieri töötingimustele ja kliendi nõudmistele.

Spetsiaalsed juhtrullimaterjalid

Madala temperatuuriga, leegiaeglustavaid ja antistaatilisi juhtrullimaterjale saab konfigureerida spetsiaalsete kaevanduste ja külmapiirkondade rakenduste jaoks.

Toormaterjalid ja rullkonstruktsioonid

Põhirullik

Standardsed terasrullid kasutavad Q235 kõrgsageduslikku ERW terastoru, samas kui HDPE konfiguratsioonid kasutavad esmast HDPE materjali. Korpuse mõõtmeid ja seina paksust saab kohandada vajaliku konveieri koormusega.

Rullvõll

Võlli jaoks kasutatakse standardkonfiguratsioonides külmtõmmatud tahket ümarterast 45#, mis tagab paindekindluse radiaal- ja pöördekoormuse korral.

Juhtrulli välimine kiht

Külgmised juhtrullikud võivad kasutada kulumiskindlat looduslikku kummist või polüuretaanist materjali, et vähendada otsest kõva kokkupuudet konveierilindi servaga jälgimise korrigeerimise ajal.

Kiigeklamber

Kiigeraami saab valmistada Q235 paksusest terasplaadist, kasutades integreeritud stantsimis- ja keevitusprotsesse, et tagada korduvaks võnkuvaks liikumiseks vajalik struktuurne tugi.

Tihenduskomponendid

Laagriala tolmu ja niiskuse eest kaitsmiseks kasutatakse ülitugevaid nailonist labürindirõngaid ja ilmastikukindlaid nitriilkummist tihendusrõngaid.

Tooraine ülevaatus

Enne montaažiprotsessi alustamist võetakse terastorudest, võllidest ja laagritest proovid kohaldatava pöörlemistakistuse, mõõtmete täpsuse ja väsimusega seotud omaduste osas. Kvalifitseerimata materjalid lükatakse tagasi.

Toimivusnäitajad

Jõudluselement	Standardnõue	Testi standard
Pöörlemistakistuse koefitsient	≤0,008	ISO 15365
Tolmu- ja veekaitseaste	IP65	IP-testi standard
Swingi hinnatud kasutusiga	≥30 000 töötundi	Tehase kiikude väsimuskatse
Rulli kesta kontsentrilisus	≤0,5 mm	Valimisindikaatori test
Juhtrulliku kummist kulumiskadu	≤1,0 cm³/1,61 km	ISO 4649
Kiigeraam Vaba kiigenurk	15°–30°	Tehase spetsiaalne test

Tegelik jälgimise jõudlus sõltub lindi laiusest, lindi pingest, konveieri joondusest, rulli konfiguratsioonist, materjali koormusest, paigaldusasendist ja töötingimustest.

Taotlused konveieri seisukorra järgi

Raske materjali pikamaa transport

Hõõrdetreeningu joondamisrullid sobivad maagi, kivisütt, tsemendi toorainet ja muid raskeid puistematerjale transportivatele pikamaakonveieritele, kus pideva töötamise ajal on vaja lindi jälgimist säilitada.

Kerge koormusega materjali transport

Koonuskujulisi treeningtühikuid saab kasutada teravilja, toodete pakendamise ja kerge täitematerjali transportimiseks, kus vajalik lindikoormus ja jälgimisjõud on suhteliselt mõõdukad.

Tagastusrihma joondus

Alumises tühjas tagasivoolusektsioonis kasutatakse V-tüüpi tagasivoolu reguleerivaid tühikuid, mis aitavad piirata rihma külgsuunalist liikumist ilma keerulisi mehaanilisi paranduskonstruktsioone lisamata.

Välistransport

Tsingitud konfiguratsioone saab valida vabaõhuaedade, sadamate ja niiskete väliskeskkondade jaoks, kus õhuniiskus võib korrosiooni kiirendada.

Söövitavad keskkonnad

HDPE kestade konfiguratsioone võib kaaluda ranniku-, keemia- ja soolaudu keskkonnas, kus metallide korrosiooni vähendamine on konveieri komponentide valiku oluline osa.

Maa-alune kaevandamine

Kohaldatavaid leegiaeglustavaid ja antistaatilisi juhtrullikute konfiguratsioone saab kasutada maa-aluste söekaevanduse konveiersüsteemidega vastavalt asjakohastele ohutusnõuetele.

Paigaldamine ja asendamine

Uus konveieri raami koost

Treeningu joondamisrulli kronstein tuleb kinnitada konveieri raami külge vastavalt projekteeritud paigaldusvahele. Seejärel tuleb juhtrulli kõrgust reguleerida nii, et juhtrulli ja rihma serva vaheline lõtk oleks umbes 5–10 mm, samas kui kogu raam peab jääma vabalt kõikuma.

Pöördemehhanismi reguleerimine

Pärast paigaldamist tuleb kronsteini kinnituspoldid kindlalt kinni keerata, ilma et see piiraks kavandatud pöörde liikumist. Vööd tuleks kasutada kontrollitud tingimustes, et kontrollida jälgimisvõimet ja võimaldada vajadusel klambri lõplikku asendit reguleerida.

Kulunud rulli vahetus

Enne hooldust tuleb konveier peatada ja toiteallikast eraldada. Täieliku joondussõlme saab eemaldada pärast kronsteini kinnitusdetailide lahtivõtmist, samas kui kahjustatud põhirulli või juhtrulli saab eraldi välja vahetada, kui konstruktsioon seda võimaldab.

Pikamaa paigutus

Kaugkonveieriliinidele, mille pikkus on üle 500 m, saab sobivate ajavahemike järel korraldada tühikäigugruppide joondamise treeninguid. Tegelik vahekaugus tuleks määrata vastavalt konveieri joondusele, lindi käitumisele ja töötingimustele.

Sobivad konveierisüsteemi tooted

Konveierilindi seeria

YUFENG võib erinevate konveieri konfiguratsioonide jaoks tarnida kangast konveierilinti, terasnööri konveierilinti, külgseina konveierilinti, torukonveieri linti, mustriga konveierilinti ja töötlemata ülemist konveierilinti.

Konveierirulli seeria

Tugitoodete hulka kuuluvad küna kanderullid, löökrullid, tagastusrullid, isejoonduvad rullikud ning vastavad kronsteinid ja tugialused.

Kummist tarvikud

Kulumiskindlad kummilehed, konveieri põrandaliistud, vulkaniseerimise parandusliimid ja plaastrikomplektid on saadaval konveieri paigaldamiseks, hoolduseks ja kohapealseks remondiks.

HDPE torujuhtmete seeria

HDPE veetoru ja HDPE süvendustoru saab tarnida kaevandus- ja tööstusprojektide vee- ja läga transpordiks.

Kohandatud töötlemine

YUFENG saab reguleerida rulli läbimõõtu, juhtrulli kõrgust, pöördenurka, võlli mõõtmeid ja tihendusstruktuuri vastavalt kliendi tööjoonistele ja konveieri nõuetele.

Standardid ja kvaliteedidokumentatsioon

Konveieri standardid

YUFENGi treening- ja joondusrullikud on toodetud vastavalt CEMA, GB/T10595 ja ISO15365 nõuetele konveieriseadmete ja rullide jõudluse kohta.

Ohutusnõuded

Allmaakaevandamiseks mõeldud konfiguratsioone saab toota vastavalt kehtivatele söekaevanduse ohutusnõuetele. Kohaldatav sertifikaat sõltub toote lõppkonfiguratsioonist ja kasutusotstarbest.

Kvaliteetne dokumentatsioon

Saadaolevad dokumendid võivad hõlmata ISO9001 kvaliteedijuhtimise sertifikaati, CE-ekspordidokumentatsiooni, SGS-i tooraine kontrollimise aruandeid, söekaevanduse ohutuse testimise dokumente ning tehase kõikumise väsimuse ja kasutusea katsearuandeid.

Pakendamine ja ladustamine

Väikese läbimõõduga joondamise tühikäigurühmad

76, 89 ja 108 mm joondusrullikuid saab komplekteerida terastraadiga, varustada võllidele kaitsekorkidega ja pakkida transportimiseks täispuidust kastidesse.

Suured rasked joondatud tühikäiguraamid

168, 194 ja 219 mm rasked joondusrullirühmad saab paigutada puidust alustele ja kaitsta plastkilega, et vähendada konsoolide kriimustusi ja pinnakahjustusi saatmise ajal.

HDPE joondamise tühikäigud

HDPE konfiguratsioone saab eraldada vahu või muude pehmendusmaterjalidega, et vähendada pinna kokkupõrget ja deformatsiooni peale- ja mahalaadimisel.

Ladustamise nõuded

Treeningu joondamisrullid tuleks hoida horisontaalselt alustel, mille soovitatav virnastamiskõrgus ei ületa 1,2 m. Välishoidmisel tuleks kasutada veekindlat katet ning vältida pikaajalist kokkupuudet vihmavee ja otsese päikesevalgusega.

Kuidas valida õiget treening- ja joondusrulli

Konveieri asend

Esmalt tehke kindlaks, kas ülemise kandeosa või alumise tagastussektsiooni jaoks on vaja joondamist. Sektsioonide kandmiseks kasutatakse tavaliselt hõõrdumise treeninguid, V-tüüpi konstruktsioone aga tagasivoolusektsioonide jaoks.

Rihma laius ja rulli läbimõõt

Sisestage konveierilindi laius ja olemasolevad raami mõõtmed, et määrata sobiv rulli läbimõõt, rulli pikkus, võlli konfiguratsioon ja juhtrulli mõõtmed.

Konveieri pikkus ja koormus

Konveieri pikkus, lindi pinge ja materjali koormus mõjutavad vajalikku jälgimisstruktuuri. Pikamaa raskete koormustega süsteemid nõuavad üldiselt tundlikumaid treeningu tühikäigu konfiguratsioone kui lühikesed kerge koormusega konveierid.

Töökeskkond

Süsinikterasest, tsingitud, HDPE-st või roostevabast terasest konstruktsioonide valimisel tuleb arvestada niiskuse, soolapihustuse, keemilise kokkupuute, temperatuuri ja välistingimustega.

Rihma kõrvalekalde karakteristikud

Enne sobiva treeningmehhanismi valimist tuleks hinnata lindi kõrvalekalde sagedust ja raskust koos konveieri joonduse, laadimistingimuste ja olemasoleva tühikäigu paigutusega.

Küsige pakkumist väljaõppe ja joondamise kohta

Nõutavad tehnilised parameetrid

Täpse hinnapakkumise saamiseks esitage sobiv konveierilindi laius, rulli välisläbimõõt, joondusrulli tüüp (nt hõõrdumine, kooniline või V-tüüpi tagasivool), töökeskkond, tellimuse kogukogus ja sihttarneport.

YUFENGi tehnilised insenerid saavad vastavalt konveieri rakendusele hinnata sobivat rulli konfiguratsiooni, juhtrulli mõõtmeid, pöördekonstruktsiooni, laagrit ja tihendussüsteemi.

YUFENG globaalne kontaktteave

Meil

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiil

+86 15318787602

Tehase aadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Hiina

View as

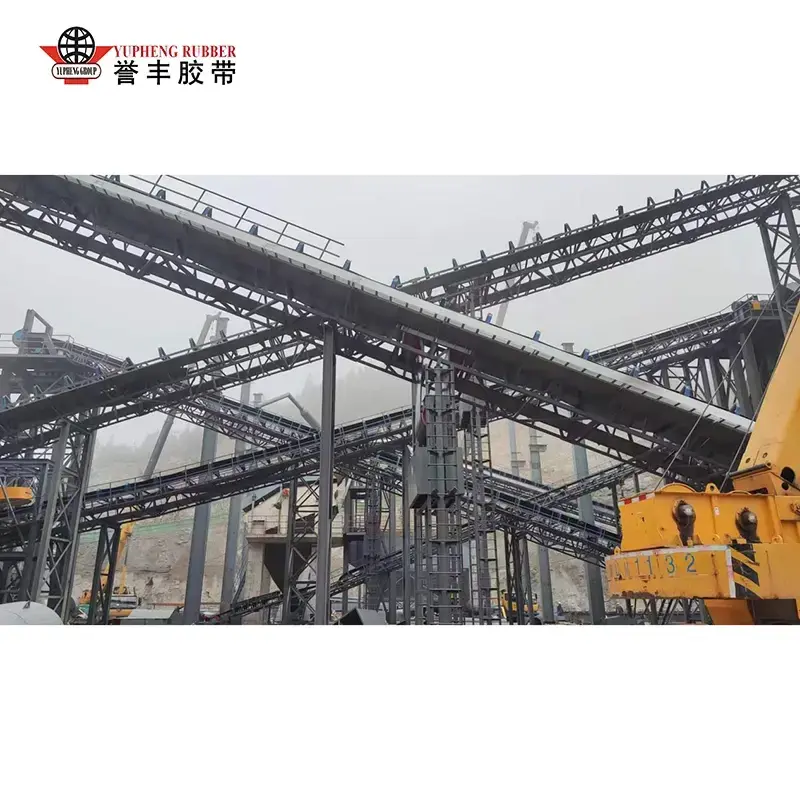

Isejoonduv tühikäigurull

Isejoonduv tühikäigurull on automaatne lindi jälgimise komponent, mida toodab eranditult YUFENG ja mis on loodud lahendama universaalset konveieri valupunkti, mis on seotud lindi ekslemise ja kõrvalekaldega raskete puistematerjalide transpordiliinidel. Professionaalse raskeveokite konveierirullide tootjana integreerime mehhaanilise induktsioonpöördkonstruktsiooni ja mitmeastmelise labürinditihendustehnoloogia YUFENG isejoonduvasse tühikäigurulli, mis tagab rihma kiire automaatse tsentreerimise ilma regulaarse käsitsi kalibreerimiseta. Täielik tühikäiguratas.

Vaata rohkem >> Saada päring >>

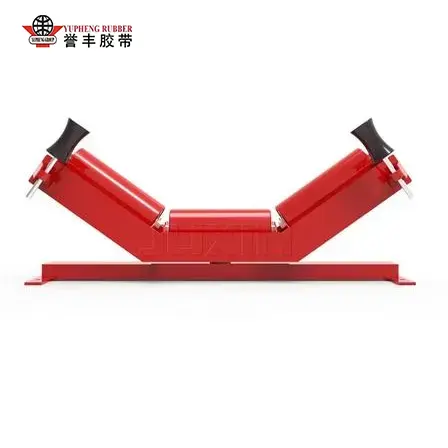

Isereguleeruv tühikäigukang
