Kaevandus- ja puistmaterjalide käitlemise süsteemide juhtiv konveieri tühikäiguraami tootja

Konveieri tühikäiguraam on tugikonstruktsioon, mida kasutatakse konveierirullikute paigaldamiseks ja paigutamiseks lintkonveierisüsteemidele. See ühendab konveieri konstruktsiooniga renni tühikäigud, tagastusrullid, lööktühirullid ja isejoonduvad tühimikud, tagades, et rullid hoiavad õiget joondust ja pakuvad jooksulindile stabiilset tuge.

Pideva transportimise ajal kannab tühikäiguraam puistematerjalide raskust, rihma pinget ja laadimispunktides tekkivaid löögijõude. Valesti konstrueeritud raam võib põhjustada rullide nihkumist, rihma jälgimisprobleeme, ebaühtlast kulumist ja ootamatuid seisakuid. Seetõttu on konveierisüsteemi stabiilsuse parandamiseks oluline valida usaldusväärne tugikonstruktsioon.

YUFENG toodab täielikku Idler Frame seeriat vastavalt TD75, DT II(A), CEMA ja ISO seotud nõuetele. Kasutades kvaliteetset Q235/Q355 terast, täppiskeevitusprotsesse ja valikulist korrosioonivastast töötlust, kasutatakse YUFENG raame laialdaselt kaevandustes, karjäärides, tsemendis, elektrijaamades, sadamates ja puistematerjalide käitlemise projektides.

Erinevad raamitüübid erinevatele konveierisektsioonidele

Erinevad konveieri sektsioonid nõuavad erinevaid kandekonstruktsioone. YUFENG pakub mitut raami kujundust vastavalt paigaldusasendile, laadimistingimustele ja keskkonnanõuetele.

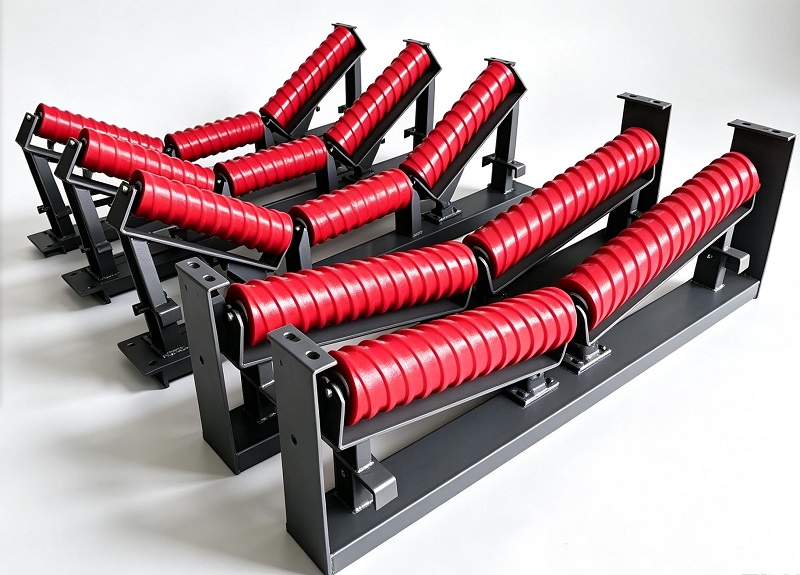

Läbi tühikäigu raami

Küna tühikäiguraam paigaldatakse peamiselt lintkonveierite kandeküljele. Kolme rulliga struktuur moodustab küna kuju, mis toetab puistematerjale ja suurendab transpordivõimet. Standardsed süvendinurgad on 20°, 30°, 35° ja 45°.

Seda tüüpi kasutatakse tavaliselt söekaevandustes, täitematerjalitehastes, tsemenditehastes ja puistematerjalide transpordisüsteemides, kus on vaja pidevat materjalitoetust.

Tagasta tühikäiguraam

Tagastusrulli raam on paigaldatud konveierisüsteemide tagastusküljele, et toetada tühja linti pärast materjali tühjendamist. Selle lihtne struktuur tagab piisava jäikuse, võimaldades samal ajal mugavat rulli vahetamist ja rutiinset kontrolli.

Kuna tagasivoolusektsioonid kannavad vähem koormust võrreldes kandeosadega, valitakse tavaliselt kerged konstruktsioonid, et vähendada konveieri konstruktsiooni üldist kaalu.

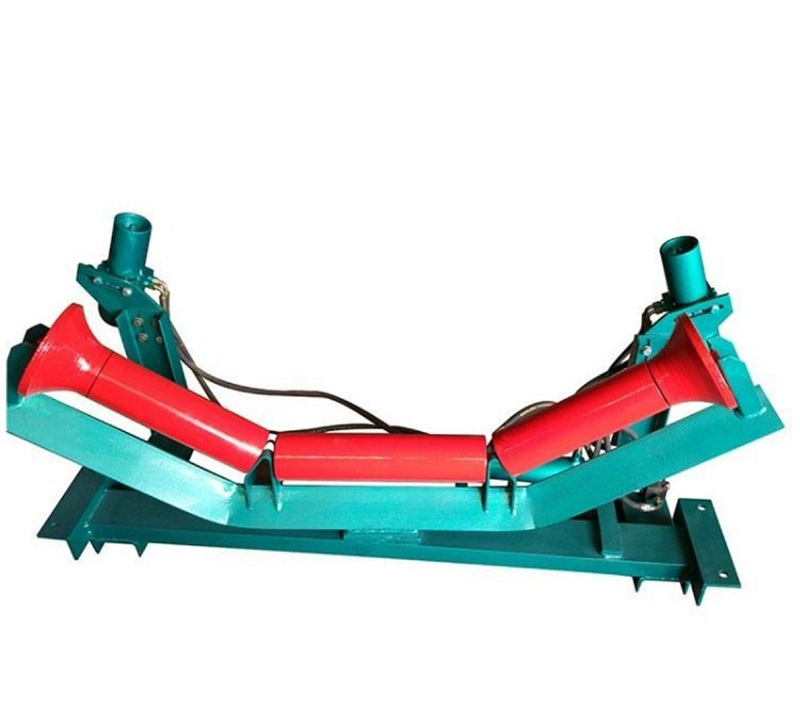

Isejoonduv tühikäiguraam

Isereguleeruv tühikäiguraam on ette nähtud rihma kõrvalekalde korrigeerimiseks töö ajal. Kui rihma liikumine nihkub keskjoonest eemale, tekitab pöörlev tugimehhanism juhtjõu, mis aitab taastada normaalset rihma jälgimist.

See sobib pikamaakonveieritele, ülekandepunktidele ja rakendustele, kus lint võib sageli eksida.

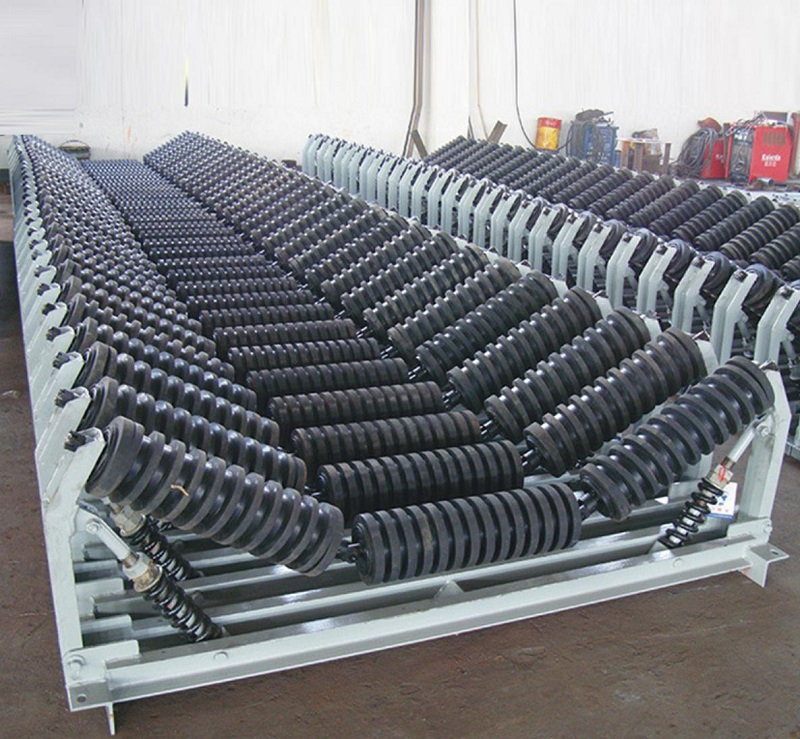

Impact tühikäiguraam

Löögirulli raamil on tugevdatud teraskonstruktsioon piirkondade jaoks, mis puutuvad kokku tugevate materjalide mõjuga. Tavaliselt paigaldatakse see etteandepunktidesse, kus konveierilindile langeb suur maak, kivisüsi või täitematerjalid.

Tugevdatud konstruktsioon töötab koos löökrullidega, et neelata koormuslööke ja vähendada deformatsiooniriske rasketes tingimustes.

Riputatud H-tüüpi raam

Riputatud H-tüüpi tühikäiguraam kasutab rippuvat paigaldusmeetodit, ilma et oleks vaja traditsioonilist vundamendikinnitust. Selle modulaarne disain võimaldab lihtsamalt reguleerida ja paigaldada piiratud ruumidesse.

Seda kasutatakse tavaliselt maa-alustes kaevandustunnelites, mobiilsetel konveieritel ja projektides, kus paigaldamise paindlikkus on oluline.

Tsingitud tühikäiguraam

Välistingimustes või korrodeerivates töökeskkondades pakub YUFENG kuumtsingitud tühikäiguraame. Tsingitud pind parandab roostekindlust ja aitab pikendada kasutusiga rannikusadamates, keemiatehastes ja vabaõhu laohoonetes.

Valik konveieri töötingimuste alusel

Õige konveieri tühikäiguraami valimine sõltub mitmest tegurist, sealhulgas lindi laiusest, materjali kaalust, löögitasemest, konveieri pikkusest ja paigalduskeskkonnast.

Tavaliseks puistematerjalide transportimiseks pakuvad tühikäiguraamid stabiilset kandetoe. Raskete kaevandustööde puhul, kus kasutatakse suuri tükikesi, soovitatakse laadimistsoonides tugevdatud löögiraame, et tulla toime äkiliste löögijõududega.

Pikamaa transpordisüsteemid nõuavad tavaliselt sobivate intervallidega isejoonduvaid raame, et vähendada lindi kõrvalekaldeid. Rannikualade või keemiliselt söövitavate keskkondade puhul aitab tsingitud töötlemine parandada korrosioonikindlust ja vähendada hooldusvajadusi.

Tehniline struktuur ja kohandatud valikud

YUFENG konveieri tühikäiguraami saab kohandada vastavalt kliendi joonistele, konveieri spetsifikatsioonidele ja projekti tingimustele. Saadaval on erinevad konstruktsioonikonfiguratsioonid, mis sobivad erinevate konveieri kujundustega.

Raami materjali saab valida Q235 süsinikterasest standardrakenduste jaoks või Q355 kõrgtugevast terasest raskeveokite transpordisüsteemide jaoks. Pinnatöötlused hõlmavad elektrostaatilist värvimist ja kuumtsinkimist vastavalt keskkonnanõuetele.

Kliendid saavad kohandada süvendi nurka, paigaldusmõõtmeid, raami kõrgust, aukude asukohti ja paigaldusmeetodeid. Koos saab tarnida ka lisatarvikuid, nagu tühikäiguvõllid, vedruklambrid ja ülitugevad poldid.

YUFENG Idler Frame jõudluse eelised

YUFENG Conveyor Idler Frame keskendub konstruktsiooni usaldusväärsusele, mõõtmete täpsusele ja pikaajalisele tööstabiilsusele. Iga raam on mõeldud konveieri hooldusvajaduste vähendamiseks ja pideva materjali transportimise toetamiseks erinevates töötingimustes.

Tugev konstruktsioon ja usaldusväärne keevitamine

YUFENG kasutab tühikäiguraamide tootmiseks kvalifitseeritud Q235 ja Q355 terasmaterjale. Võrreldes madala kvaliteediga õhukeseseinaliste materjalidega tagab ülitugev teras suurema vastupidavuse deformatsioonile raskete koormuste ja löögitingimuste korral.

Professionaalsed keevitusprotsessid tagavad ühtlased keevisõmblused ja stabiilse konstruktsioonitugevuse. Keevituskontroll tehakse enne tarnimist, et vähendada mittetäieliku keevitamise, pragude või konstruktsiooni deformatsiooniga seotud riske.

Rulli täpne paigaldusasend

Tühirattaraamide paigaldustäpsus mõjutab otseselt konveierilindi tööd. YUFENG kontrollib paigaldusmõõtmeid ja avade asukohti vastavalt TD75, DT II(A) ja CEMA-ga seotud spetsifikatsioonidele.

Täpne positsioneerimine aitab rullidel säilitada õiget joondust, vähendades rullide ebaühtlast kulumist, rihma kõrvalekallet ja täiendavat töötakistust.

Paindlik pinnakaitse

Erinevad keskkonnad nõuavad erinevaid korrosioonikaitsemeetodeid. Standardraamidel saab kasutada suure nakkevõimega pihustuskatet, samas kui kuumtsingitud töötlus on saadaval välistingimustes, rannikul ja keemiliselt söövitavates tingimustes.

Pinnatöötlus parandab roostekindlust ja aitab säilitada stabiilset jõudlust pikaajalise töötamise ajal.

Lihtne hooldus disain

YUFENG raamide standardne struktuur võimaldab mugavat rullide paigaldamist ja vahetamist. Operaatorid saavad rutiinse hoolduse lõpule viia ilma konveieri struktuuri keerukate muutmisteta.

Modulaarsed konstruktsioonid, nagu riputatud H-tüüpi raamid, pakuvad maa-aluste ja piiratud ruumi rakenduste jaoks täiendavat paindlikkust.

Ühilduvad konveierisüsteemi komponendid

YUFENG konveieri tühikäiguraami saab sobitada erinevate konveierikomponentidega, sealhulgas künarullide, tagasivoolurullide, löökrullikute, lintpuhastusvahendite, lööklavade ja konveierilintidega.

See ühilduvus aitab klientidel osta konveierisüsteemi terviklikke komponente ühelt tarnijalt ja lihtsustab projektijuhtimist.

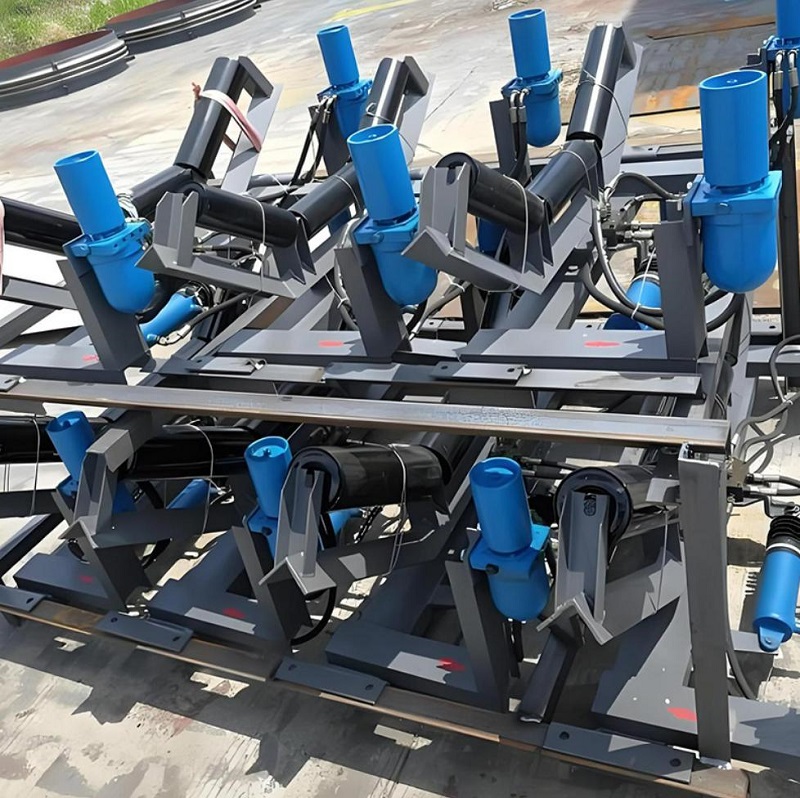

Conveyor Idler Frame Supporting Products

Paigaldus- ja kasutuselevõtujuhend

Konveieri stabiilse jõudluse saavutamiseks on oluline raami õige paigaldamine. YUFENG soovitab enne seadme kasutamist kontrollida paigaldusasendit, joondamist ja kinnitustingimusi.

SAMM 01

Fikseeritud raami paigaldamine

Küna- ja tagasijooksu raamide puhul paigaldage raam konveieri talale ja pingutage kõik ülitugevad poldid. Samale konveieriosale paigaldatud raamid peaksid jääma paralleelseks ja joondatud konveieri keskjoonega.

Pärast raami kinnitamist paigaldage tühikäigud ja kontrollige, kas rullid pöörlevad sujuvalt ilma ebatavalise takistuseta.

SAMM 02

Isejoonduva raami paigaldamine

Isejoonduvad raamid tuleks paigaldada sobivate ajavahemike järel vastavalt konveieri konstruktsiooninõuetele. Pöörlemismehhanism peab jääma paindlikuks ja seda ei tohi paigaldamise ajal lukustada.

Pärast kasutuselevõttu jälgige rihmajälgimise jõudlust ja veenduge, et iseparandusfunktsioon töötab korralikult.

SAMM 03

Löögiraami paigaldamine

Löögirulli raamid tuleks paigaldada materjali etteandepunktidesse, kus langevad materjalid tekitavad tugevat löögijõudu. Vastavalt tegelikele laadimistingimustele võib olla vajalik tugevdatud kinnitusmeetod.

Enne kasutamist kontrollige, kas raam on sirge ja deformatsioonivaba.

SAMM 04

Rutiinne ülevaatus

Regulaarne kontroll peaks hõlmama keevisõmbluste, poltide, pinnakatte seisukorra ja võimaliku deformatsiooni kontrollimist. Lahtised poldid tuleb kohe kinni keerata, kahjustatud raamid aga õigeaegselt parandada või välja vahetada.

Sobivad tooted konveiersüsteemidele

YUFENG pakub integreeritud tugitooteid puistematerjalide transpordiprojektide jaoks, aidates klientidel luua terviklikke konveierlahendusi.

Konveierirullitooted

Toetavate toodete hulka kuuluvad tühikäigurullid, tagasikäigurullid, löökrullid, spiraalsed isepuhastuvad tühimikud, kummist kettaga tagastusrullid ja isereguleeruvad tühimikud.

Konveieri tarvikud

YUFENG tarnib konveieri löögialuseid, lintpuhastusvahendeid, seelikukummi, kulumiskindlaid kummilehti ja muid tarvikuid konveieri jõudluse parandamiseks.

Konveierilintide täielikud lahendused

Saadaolevate konveierilintide hulka kuuluvad EP kangast konveierilindid, terasest nöörist konveierilindid, kaevanduse PVC/PVG täiskootud lint ja chevron klambriga lint.

Materjali valik ja kvaliteedikontroll

Materjali kvaliteet mõjutab otseselt konveieri tugikonstruktsioonide kasutusiga ja ohutust. YUFENG valib usaldusväärsed materjalid ja teostab enne saatmist kontrolli.

Materjal terasest

Põhiraamid kasutavad Q235B süsinikterast standardsete rakenduste jaoks ja Q355B kõrgtugevat madala legeeritud terast raskeveokite konveieriprojektide jaoks, mis nõuavad suuremat kandevõimet.

Pinnatöötlus

Saadaolevad pinnatöötlused hõlmavad elektrostaatilist epoksüpihustusvärvimist ja kuumtsinkimist. Kliendid saavad valida sobiva kaitse vastavalt töökeskkonnale.

Kinnitusvahendid ja keevitusmaterjalid

Usaldusväärseks monteerimiseks kasutatakse ülitugevaid 8.8 polte, vedruseibe ja lahtist kaitsemutriid. Keevitusmaterjalid valitakse vastavalt mitteväärismetalli nõuetele, et tagada konstruktsiooni tugevus.

Iga tootmispartii läbib välimuse kontrolli, mõõtmete mõõtmise ja keevitamise kvaliteedi kontrolli. Deformatsiooni, puuduvate keevisõmbluste või mõõtmete kõrvalekaldega tooted lükatakse enne tarnimist tagasi.

Standardid ja sertifikaadid

YUFENG konveieri tühikäiguraam on toodetud vastavalt tunnustatud konveieriseadmete standarditele, sealhulgas GB/T10595-2017, TD75 ja DT II(A) disainispetsifikatsioonidele. Tooted on kujundatud ka CEMA ja ISO rahvusvaheliste konveierinõuete alusel.

Rahvusvaheliste projektide jaoks võib YUFENG pakkuda ISO9001:2015 kvaliteedijuhtimise sertifikaati, CE-sertifikaati, SGS-i kontrolliaruandeid ja muid tehnilisi dokumente vastavalt kliendi nõudmistele.

Tehnilised jõudlusnäitajad

Jõudluselement	Standardnõue	Testi alus
Raami lubatud läbipaine nimikoormuse korral	≤1/1000 ulatus	Tehase staatilise koormuse test
Keevitusõmbluse kvaliteet	Puuduvad praod, mittetäielik läbitungimine ega räbu lisamine	Visuaalne ja ultraheli punktkontroll
Kuumtsinkimise kihi paksus	≥65 μm	Magnetilise paksusmõõturi test
Paigaldusava asukoha tolerants	±1,5 mm	Mõõtmete ülevaatus

Pakkimine ja ladustamine

YUFENG kasutab raamide kaitsmiseks rahvusvahelise transpordi ajal sobivaid pakkimismeetodeid.

Standardkogusega raamid on komplekteeritud terasribadega, asetatud tugevatele puitalustele ja kaetud veekindla plastkilega. Kohandatud väikese partii raamid on kokkupõrkedeformatsiooni vältimiseks pakitud vineerist puitkarpidesse.

Ladustamise ajal tuleks tooteid hoida kuivades ja ventileeritavates ladudes. Kattekahjustuste ja terase korrosiooni vältimiseks tuleks vältida pikaajalist välistingimustes viibimist ilma veekindla kaitseta.

Kuidas saada kiiret hinnapakkumist

Õige konveieri tühikäiguraami mudeli soovitamiseks ja täpse hinnapakkumise tegemiseks peaksid kliendid esitama konveierilindi laiuse, vajaliku raami tüübi, süvendi nurga, pinnatöötluse nõuded ja rakenduskeskkonna.

Täiendav teave, sealhulgas kaevandamine, sadam, tsement või maa-alune rakendus, tellimuste kogus ja sihtsadam, aitab YUFENG-i inseneridel valida sobiva struktuuri ja pakkuda tõhusat hinnapakkumislahendust.

Korduma kippuvad küsimused

Kuidas valida õiget tühikäiguraami tüüpi?

Valik sõltub konveieri sektsioonist, materjali koormusest, löögitasemest ja töökeskkonnast. Sektsioonide kandmiseks kasutatakse künaraame, tagastusraamid toetavad tühje rihmasid ja laadimisaladel on soovitatavad löögiraamid.

Kas YUFENG saab tühikäiguraame vastavalt joonistele kohandada?

Jah. YUFENG saab kohandada raami mõõtmeid, paigaldusavasid, paigaldusmeetodeid ja pinnatöötlust vastavalt kliendi joonistele ja konveieri nõuetele.

Milliseid materjale kasutatakse YUFENG tühikäiguraamide jaoks?

Standardraamid kasutavad Q235 süsinikterast, samas kui Q355 ülitugev teras on saadaval raskeveokite jaoks. Pinnakaitse võib hõlmata pihustusvärvimist või kuumtsinkimist.

Kas YUFENG raamid ühilduvad CEMA konveiersüsteemidega?

Jah. YUFENG projekteerib tühikäiguraame vastavalt TD75, DT II(A), CEMA ja nendega seotud konveierisüsteemide nõuetele rahvusvahelisteks rakendusteks.

Milliseid sertifikaate saab YUFENG pakkuda?

YUFENG võib vastavalt projekti nõuetele pakkuda ISO9001: 2015, CE, SGS ülevaatusaruandeid ja nendega seotud tehnilisi dokumente. Tooted on toodetud ka CEMA standarditele viidates ja need võivad toetada MSHA ja TUV-ga seotud projektinõudeid.

YUFENG globaalne kontaktteave

YUFENG pakub professionaalset tehnilist tuge ja ülemaailmseid eksporditeenuseid konveieri tühikäiguraami lahenduste, kohandatud konveieri komponentide ja täielike puistematerjalide käsitsemissüsteemide jaoks.

Meil: jayce@yuphengbelt.com

WhatsApp / WeChat / mobiil: +86 15318787602

Tehase aadress:Xiagou küla, ETDZ, Qingdao, Shandong, Hiina

YUFENG tervitab kaevandusettevõtteid, konveierseadmete turustajaid, inseneritöövõtjaid ja tööstuspartnereid kogu maailmas, et võtta meiega ühendust kohandatud konveierilahenduste ja tehaste hinnapakkumiste saamiseks.

YUFENG on professionaalne Konveieri tühikäiguraam tootja ja tarnija Hiinas. Meil on kogenud müügimeeskond, professionaalsed tehnikud ja müügijärgse teeninduse meeskond.
