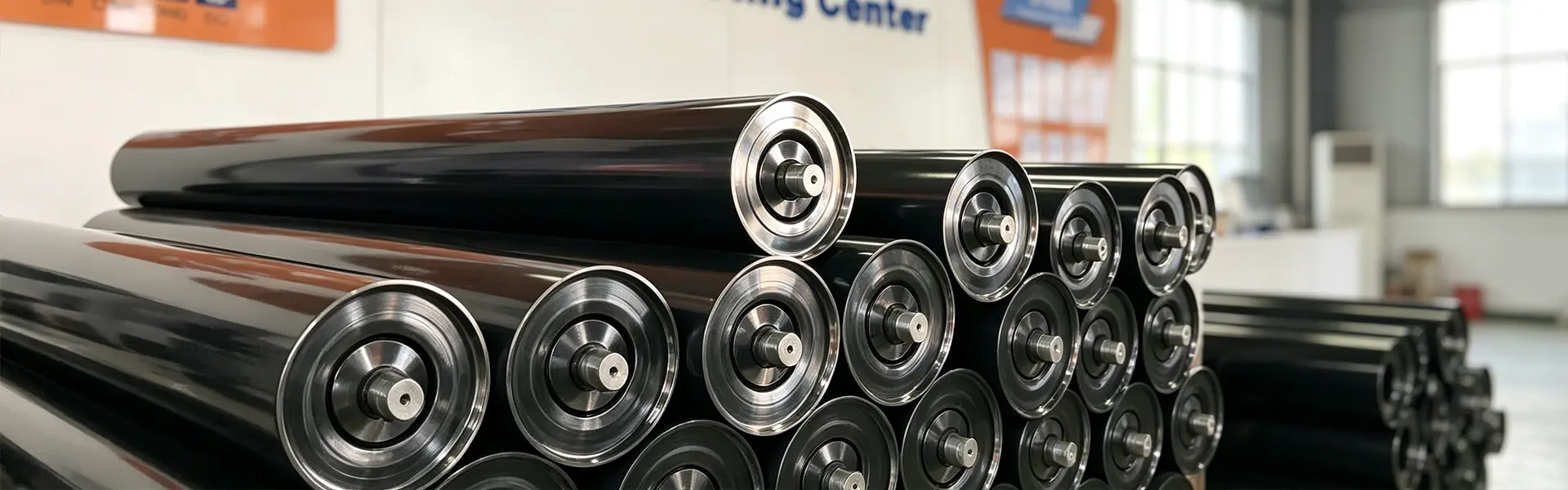

Suure jõudlusega kandev tühirullik konveierilintsüsteemide jaoks

YUFENG Tühirulli kandmine, tuntud ka kui renni kanderull või konveieri kanderull, on lintkonveieri ülemisele materjali kandvale osale paigaldatud peamine tugikomponent. See toetab koormatud konveierilinti, säilitab kavandatud künaprofiili, vähendab lindi longust ja aitab hoida puistematerjalid pideva transportimise ajal keskel.

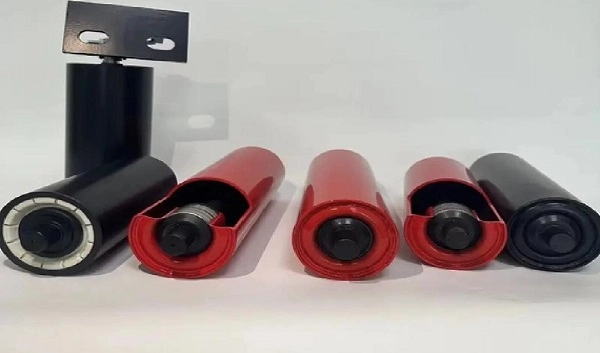

Kanderull on kokku pandud terasest või HDPE-st rullikestast, tahkest võllist, täppissoonega laagrist ja mitmekihilisest tihendussüsteemist. YUFENG pakub süsinikterasest, tsingitud, HDPE, PU mahajäänud, isejoonduvaid ja spiraalselt kandvaid tühikuid kaevandamise, tsemendi, sadamate, soojusenergia, keemia- ja muude hulgitranspordi rakenduste jaoks.

Saadaolevate rullide läbimõõtude hulka kuuluvad 76, 89, 108, 114, 133, 168, 194 ja 219 mm, rulli pikkus, seina paksus, laagri konfiguratsioon ja pinnatöötlus on kohandatavad vastavalt konveieri joonistele ja töötingimustele.

Tüübid Shelli materjali järgi

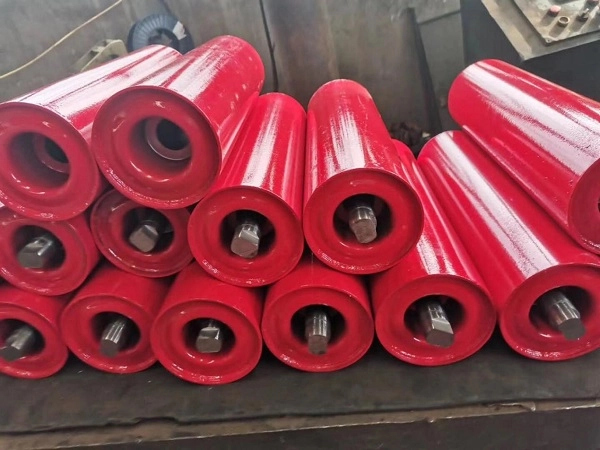

Süsinikterasest kanderull

Süsinikterasest kanderullid tagavad tavapäraste raskeveokite konveierisüsteemide jaoks suure kandevõime, konstruktsiooni tugevuse ja löögikindluse. Need sobivad kaevandamiseks, tsemenditehastes, soojuselektrijaamades, täitematerjalide ja muude puistematerjalide transportimiseks.

HDPE kandejõud

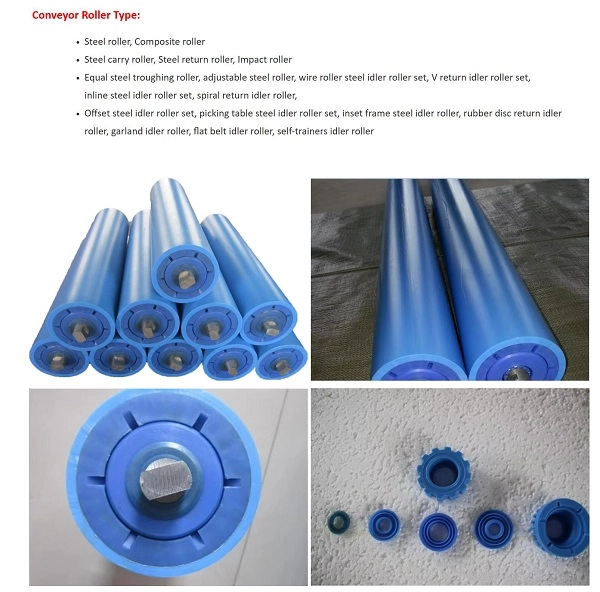

HDPE-d kandvad tühikäigurullid kasutavad suure tihedusega polüetüleenkest, mis ei roosteta nagu tavalised terasrullid. Need tagavad vastupidavuse niiskusele, soolapihustele ja valitud happe- või leeliskeskkonnale, mistõttu sobivad need rannikusadamatesse, keemiatehastesse ja niisketesse avakaevanduskeskkondadesse.

PU mahajäänud kandejõud

PU-st mahajäänud kanderullid kasutavad elastset polüuretaanist väliskihti, et absorbeerida osa materjali mõjust suure kukkumisaladel. Need sobivad eriti hästi purusti etteandeosadele, kus suured või teravad materjalid võivad konveierilindile kontsentreeritud löögi tekitada.

Rulli tüüp	Põhiomadus	Kohaldatav töötingimus
Süsinikterasest kanderull	Suur kandevõime, tugev löögikindlus ja stabiilne hind	Kaevandamine, tsemenditehased, soojusenergia ja raskete puisteveod
HDPE kandejõud	Roostevaba, happe- ja leelisekindel, madal töömüra	Rannikusadamad, keemiatehased ja niisked soola-udu keskkonnad
PU mahajäänud kandejõud	Elastne väliskiht löögi summutamiseks ja vöö kaitseks	Purusti etteande ja suure mõjuga tühjendussektsioonid

Konveieri erinevate sektsioonide konfiguratsioonid

Küna kandev tühikäigurull

Kolme rulliga renni paigutus on lintkonveieri ülemise koormatud osa jaoks kõige laialdasemalt kasutatav kanderulli konfiguratsioon. Saadaolevad künanurgad on 30°, 35° ja 45°, mis võimaldab lindil moodustada sügavama kandeküna ja suurendab selle efektiivset materjali hoidmise võimet.

PU mahajäänud löögiga kanderull

PU-puhverrõngad on mähitud ümber rulli korpuse, et vähendada kokkupõrget, mis tekib siis, kui konveierile langevad suured tükkmaterjalid. Rull paigaldatakse tavaliselt purusti etteande ja muude suure langusega laadimiskohtade ümber, et vähendada konveierilindi kahjustusi.

Isejoonduv kanderull

Isereguleeruv kanderull on varustatud vertikaalsete juhtrullikutega, mis aitavad parandada rihma kõrvalekaldeid töö ajal. Seda kasutatakse pikamaakonveieriliinidel, kus lintjälgimine on oluline servade kulumise, materjali lekke ja ebastabiilse transportimise vähendamiseks.

Tsingitud roostevastane kanderull

Rulli kest saab kuumtsingitud pinnatöötlust, et parandada vastupidavust niiskusele ja atmosfääri korrosioonile. See konfiguratsioon sobib välitingimustes hoidmiseks, materjalide vabas õhus ladustamiseks ja transpordisüsteemideks, mis on avatud niisketele tingimustele.

HDPE korrosioonivastane kanderull

HDPE kest tagab mittemetallilise pinna, mis väldib tavalist terasest roostet ja pakub vastupidavust valitud söövitavatele keskkondadele. See sobib ranniku kaidesse, keemiatehastesse ja muudesse kohtadesse, kus soolapihustamine või kemikaalidega kokkupuude võib tavaliste terasrullide kasutusiga lühendada.

Spiraalne kleepumisvastane kanderull

Spiraalpind kasutab spiraalset kumerat struktuuri, mis aitab eemaldada kleepuvat savi, niisket liiva ja muud konveierilindile kleepunud materjali. See disain aitab vähendada materjali kogunemist rulli ümber ja võib vähendada rulli ummistumise ohtu märgades transporditingimustes.

Tehnilised andmed

Rulli läbimõõt

YUFENG pakub standardseid välisläbimõõte 76, 89, 108, 114, 133, 168, 194 ja 219 mm. Sobiv läbimõõt tuleks valida vastavalt lindi laiusele, kiirusele, koormusele ja konveieri struktuurile.

Sobiv konveierilindi laius

Kanderulli valikut saab sobitada umbes 500–2400 mm laiuste konveierilindidega. Rulli pikkust ja võlli mõõtmeid saab kohandada vastavalt konveieri raamile ja tugiklambrile.

Konveieriraami ühilduvus

YUFENG Carrying Idler Roller tooted on loodud ühilduma tavaliste DTII, TD75 ja CEMA-tüüpi konveieriraamide paigutustega. Täpsed mõõtmed tuleks enne hulgitootmist kinnitada kliendi olemasoleva raami joonisega.

Rihma ühilduvus

Rulle saab vastavalt nende konstruktsiooninõuetele ja lindi laiusele sobitada kangakonveierilindi, terasnöörkonveierilindi, külgseina konveierilindi ja torukonveierilindi süsteemidega.

Materjali- ja pinnatöötluse võimalused

Rulli kesta materjal

Saadaolevate korpuse materjalide hulka kuuluvad Q235 süsinikteras, HDPE ja 304 roostevaba teras. Süsinikteras on mõeldud kasutamiseks üldistes raskeveokites, HDPE korrosioonitundlikes keskkondades ja roostevaba teras rakendustes, mis nõuavad suuremat korrosioonikindlust.

Pinnatöötlus

Pinna valikud hõlmavad elektrostaatilist pulbervärvimist, kuumtsinkimist ja täielikku PU mahajäämust. Sobiv töötlus tuleb valida vastavalt niiskusele, korrosioonile, löökidele ja materjali omadustele.

Laagri konfiguratsioon

YUFENG võib tarnida kodumaiseid ülitäpseid laagreid või imporditud SKF ja FAG C3 kliirensiga laagreid vastavalt töönõuetele ja projekti spetsifikatsioonile.

Tihendusstruktuur

Kahe- või kolmekordseid komposiittihenduskonstruktsioone saab konfigureerida mitme kanaliga nailonist labürinttihendite ja kummikontakttihendite abil, et piirata tolmu ja vee sattumist laagriõõnde.

Erilised töötingimused

Vastavalt rakendusele saab arutada spetsiaalseid konfiguratsioone, nagu leegiaeglustavad ja antistaatilised kanderullid allmaakaevanduste jaoks või madala temperatuuriga vastupidavad rullid põhjakaevanduste jaoks.

Toetavad tarvikud

Vastavalt rulli mõõtmetele ja konveieri raami konstruktsioonile saab tarnida sobivaid kanderulliku kronsteine ja konveieri tugiraame.

Struktuur ja toorained

Roller Shell

Standardsed terasrullid kasutavad Q235 kõrgsageduslikku ERW terastoru, samas kui HDPE versioonid kasutavad neitsi HDPE materjali. Korpuse mõõtmeid ja seina paksust saab reguleerida vastavalt vajalikule koormusele ja rulli pikkusele.

Rullvõll

Rullvõll kasutab 45# külmtõmmatud tahket ümarterast, mis tagab pideva radiaalse ja aksiaalse koormuse korral paindekindluse. Võlli läbimõõtu ja otsakonfiguratsiooni saab sobitada tugiklambriga.

Laager

Pöörleva koostu jaoks kasutatakse C3-kliirensiga sügava soonega kuullaagriid. Laagri valik mõjutab sõidutakistust, temperatuuri tõusu, kasutusiga ja sobivust konveieri pidevaks tööks.

Tihenduskomponendid

Tihendussüsteemis kasutatakse ülitugevaid nailonist labürindi komponente koos ilmastikukindlate nitriilkummist tihendusrõngastega. Mitmeastmeline struktuur aitab vähendada laagriõõnsuse saastumist tolmu ja veega.

Sissetuleva materjali kontroll

Terastorude, võllide ja laagrite proovid võetakse enne kokkupanemist ning neid kontrollitakse asjakohaste mõõtmete ja toimivusnõuete suhtes. Materjale, mis ei vasta tehase kontrolli kriteeriumidele, tootmisse ei lubata.

Esitus

Kanderullid töötavad konveieri töötamise ajal pidevalt, seega on rulli valikul olulised näitajad pöörlemistakistus, kontsentrilisus, laagrikaitse ja staatiline kandevõime. YUFENG kontrollib töötlemise ja montaaži täpsust, et säilitada stabiilne tööjõudlus.

Jõudluselement	Standardnõue	Testi standard
Pöörlemistakistuse koefitsient	≤0,008	ISO 15365
Tolmu- ja veekaitseaste	IP65	IP-testi standard
Nimetatud koormuse kasutusiga	≥30 000 töötundi	Tehase kiirendatud vananemise test
Rulli kesta kontsentrilisus	≤0,5 mm	Valimisindikaatori test
Laagri vananemisvastane kestus	≥500 h kõrgel temperatuuril vananemiskatse	Sisemine laboritest
Aksiaalne staatiline kandevõime	1,5-kordne nimikoormus ilma deformatsioonita	Staatilise rõhu test

Tegelik kasutusiga ja koormuse jõudlus sõltuvad rulli läbimõõdust, kesta paksusest, laagri konfiguratsioonist, rihma kiirusest, materjali koormusest, töökeskkonnast ja hooldustingimustest.

Kvaliteedistandardid

Konveieritööstuse standardid

YUFENG rullid on toodetud vastavalt CEMA, GB/T 10595 ja ISO 15365 nõuetele konveieriseadmete ja rullide jõudluse kohta.

Ohutus- ja ekspordinõuded

Kohaldatavaid maa-aluse kaevanduse rullide konfiguratsioone saab tarnida vastavalt asjakohastele söekaevanduse ohutusnõuetele. Eksporditellimusi saab toetada kohaldatava CE ja SGS kontrolli dokumentatsiooniga vastavalt valitud toote- ja sihtturule.

Kvaliteetne dokumentatsioon

Saadaolevad dokumendid võivad hõlmata ISO9001 kvaliteedijuhtimise sertifikaati, CE-ekspordidokumentatsiooni, SGS-i tooraine kontrollimise aruandeid, söekaevanduse ohutuse testimise dokumente ning tehase pöörlemiskindluse ja kasutusea katsearuandeid.

Paigaldamine ja kandmise tühikäigu vahetus

Uue konveieriraami paigaldamine

Kanderulli tugiklamber kinnitatakse esmalt konveieri raami külge vastavalt projekteeritud vahekaugusele. Rullvõlli mõlemad otsad on joondatud kronsteini kinnitusaukudega ja kinnitatud määratud tihvtide või poltidega, millele järgneb käsitsi pöörlemise kontroll, et kinnitada sujuvat töötamist.

Kulunud kanderatta vahetus

Enne hooldust tuleb konveier peatada ja vooluvõrgust eraldada. Pärast võlli lukustuskomponentide eemaldamist saab kahjustatud kanderulli eemaldada ja asendada uue rulliga. Enne konveieri taaskäivitamist tuleb kontrollida pöörlemist ja lindi joondamist.

Isejoonduv tühikäigu asend

Kaugtranspordiliinidele saab sobivate intervallidega paigaldada isereguleeruvad kanderullid, mis on vastavalt kaasasolevale konfiguratsioonile ja töötingimustele soovitatavad umbes 80–100 m.

Löögi tühikäiguseade

Purusti etteandepunktide jaoks saab materjali löögi jaotamiseks ja konveierilindi kaitsmiseks paigutada ligikaudu kolm kuni viis rühma PU mahajäänud löögi kandvaid tühikuid umbes 5 m kaugusele sulgemiskohast.

Sobivad konveierisüsteemi tooted

Konveierilindi seeria

YUFENG võib tarnida kangast konveierilinti, terasnööri konveierilinti, külgseina konveierilinti, torukonveieri linti, mustrilist konveierilinti ja töötlemata ülemist konveierilinti erinevateks puisteveo rakendusteks.

Rullide tarvikud

Tugitoodete hulka kuuluvad küna-, löök-, iseliigduvad ja tagasitõmberatta kronsteinid, tugialused ja muud rulliku kinnitusdetailid.

Kummist tarvikud

Konveieri paigaldamiseks ja hooldamiseks on saadaval kulumiskindlad kummilehed, konveieri põrandaliistude kumm, vulkaniseerimise parandusliimid ja plaastrikomplektid.

HDPE torujuhtmete seeria

HDPE veetoru ja HDPE süvendustoru saab tarnida abivedelike transportimiseks kaevandus- ja tööstusprojektides.

Kohandatud töötlemine

Rulli läbimõõtu, kesta seina paksust, võlli mõõtmeid, tihendusstruktuuri ja muid parameetreid saab reguleerida vastavalt kliendi joonistele ja konkreetsetele töötingimustele.

Pakendamine ja ladustamine

Väikese läbimõõduga rullid

76, 89 ja 108 mm kanderullid saab komplekteerida terastraadiga, mõlema võlli otsa plastkorgiga kaitstud ja rahvusvaheliseks transpordiks pakendatud täispuidust karpidesse.

Suure läbimõõduga rullid

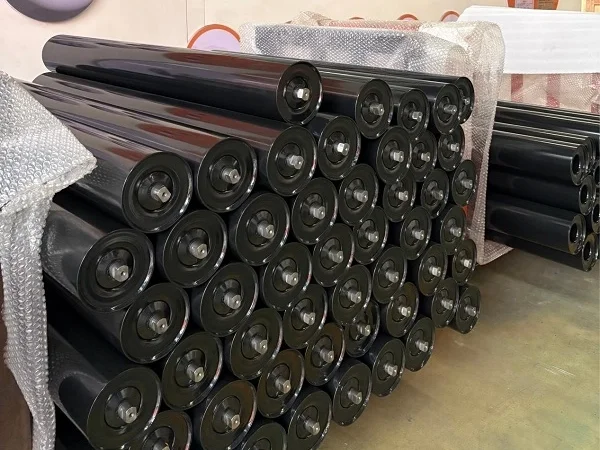

168, 194 ja 219 mm rasked kanderullid saab paigutada puidust alustele, mähkida kaitsva plastkilega ja kinnitada konteineri transportimiseks.

HDPE kanderullid

HDPE-rulle saab eraldada pehmendusmaterjalidega, et vähendada pinna kokkupõrget, kriimustamist ja deformatsiooni peale- ja mahalaadimisel.

Säilitamistingimused

Rulle tuleks hoida horisontaalselt alustel, mille soovitatav virnastamiskõrgus ei ületa 1,2 m. Välishoidmisel tuleks kasutada veekindlat katet ja vältida pikaajalist kokkupuudet vihmaveega.

Kuidas valida õiget kanderulli

Konveierilindi laius

Esitage konveierilindi laius ja olemasolevad raami mõõtmed, et saaks kinnitada sobiva rulli pikkuse, võlli mõõtmed ja kronsteini konfiguratsiooni.

Rulli läbimõõt ja tüüp

Valige välisläbimõõt ja struktuur vastavalt lindi kiirusele, materjali koormusele, ülekandeosale ja löögitingimustele. Küna-, löök- ja isejoonduvad kanderullid täidavad konveierisüsteemis erinevaid funktsioone.

Töökeskkond

Andke teavet niiskuse, soolapihustuse, keemilise kokkupuute, välistingimustes kasutamise, temperatuuri ja materjali omaduste kohta. See määrab, kas süsinikteras, tsingitud teras, HDPE, roostevaba teras või PU mahajäämus on sobivam.

Materjali tükkide suurus ja mõju

Suurte või teravate puistematerjalide puhul võib vaja minna PU-st mahajäänud löögiga pingutusrulleid laadimispunktide ümber, samas kui tavaliste materjalide transportimisel saab kasutada standardseid süsinikterasest renni kandvaid tühirattaid.

Küsige kanderulli pakkumist

Nõutavad tehnilised parameetrid

Täpse tehasepakkumise saamiseks esitage sobiv konveierilindi laius, rulli välisläbimõõt, kanderulli tüüp, töökeskkond, materjali omadused, tellimuse kogukogus ja sihtsadam.

YUFENG tehnilised insenerid saavad vastavalt konveierisüsteemi nõuetele hinnata sobivat rulli läbimõõtu, kesta materjali, laagrit, tihenduskonstruktsiooni ja tugiklambrit.

YUFENG globaalne kontaktteave

Meil

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiil

+86 15318787602

Tehase aadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Hiina

View as

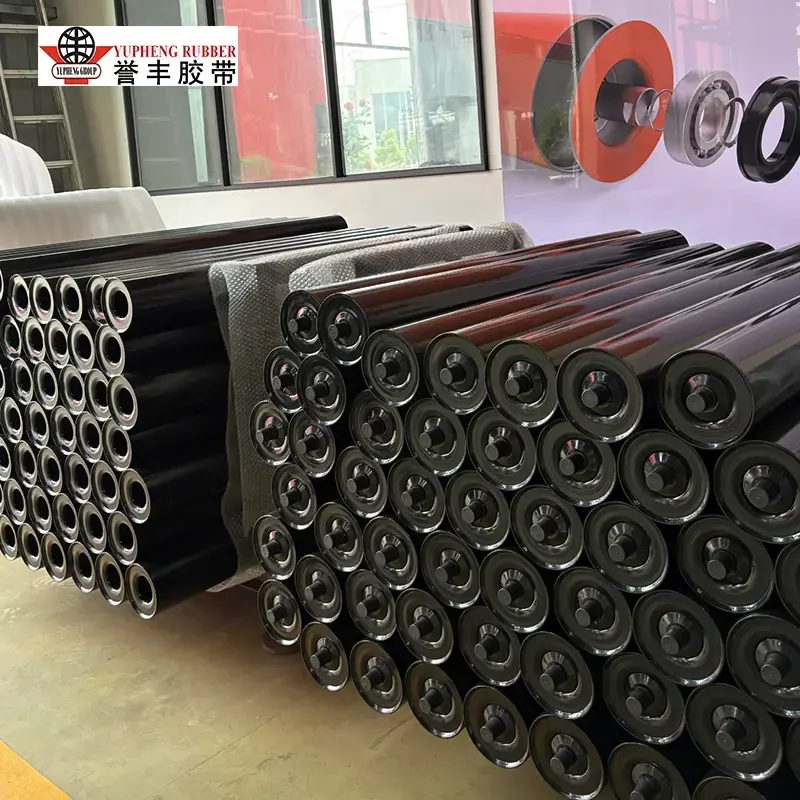

Tühikäigurull

Suure koormusega puistematerjalide transportimiseks loodud YUFENG Troughing Idler Roller tagab stabiilse lindi toe ja koorma kandmise kaevandamise, soojusenergia, tsemendi, teravilja ja sadamakonveierisüsteemide jaoks. Toodetud vastavalt CEMA, ISO ja MT/T 821 standarditele ning sellel on mitmekihiline labürinttihend, mis kaitseb laagreid tolmu, vee ja läga eest. Saadaval 20°, 35° ja 45° kaldenurgaga kohandatud transpordinõuete jaoks.

Vaata rohkem >> Saada päring >>

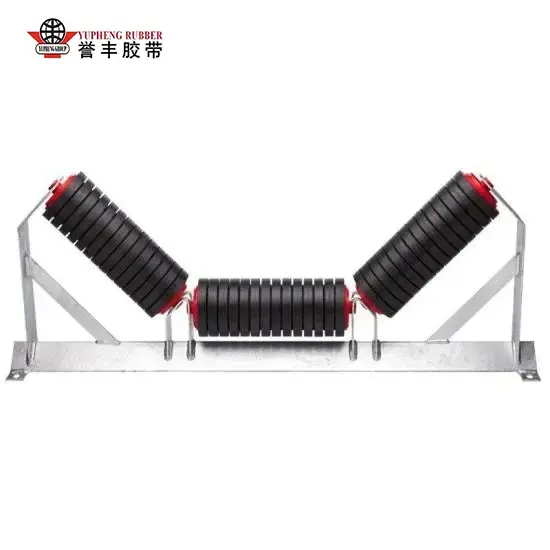

Võrdse pikkusega tühikäigurull

Sümmeetriline kolme rulli tugi muudab YUFENG Equal Length Troughing Idler Rolleri usaldusväärseks kandelahenduseks puistematerjalide konveierite jaoks. Kaevandamise, soojusenergia, tsemendi, teravilja ja sadamarakenduste jaoks mõeldud sellel on mitmekihiline labürinttihendus, mis kaitseb sisemisi laagreid tolmu, vee ja läga eest. Saadaval 20°, 35° ja 45° kaldenurkadega stabiilseks ja suure võimsusega transportimiseks.

Vaata rohkem >> Saada päring >>

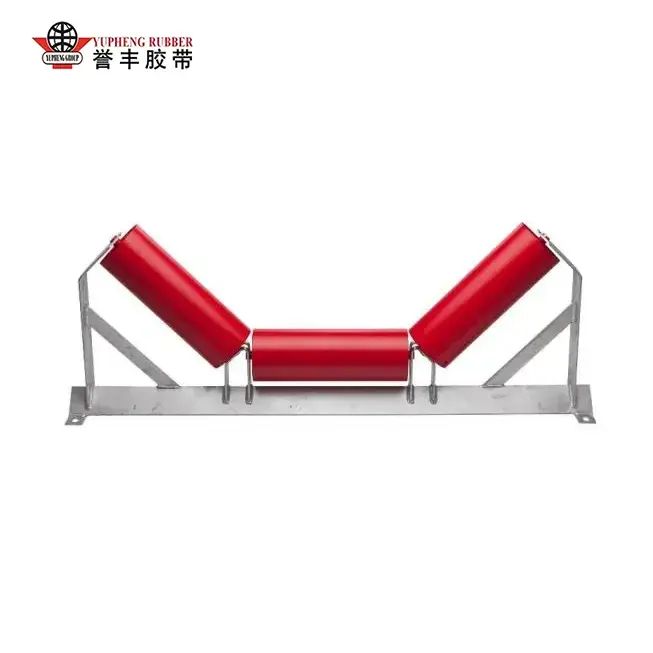

Tugeva tööjõuga tühikäigurull

Suure tonnaažiga puistematerjalide transportimiseks loodud YUFENG Heavy Duty Troughing Idler Roller omab tugevdatud 3-rullilise laagriraami ja täiustatud tihendussüsteemi karmides kaevandus-, energia-, tsemendi- ja sadamakeskkondades. 20°, 30°, 35° ja 45° kaldenurga valikutega toetab see suuremat edastusvõimsust, vähendades samal ajal materjali lekkimist ja kaitstes laagreid tolmu, läga, soolaudu ja kuumuse eest.

Vaata rohkem >> Saada päring >>

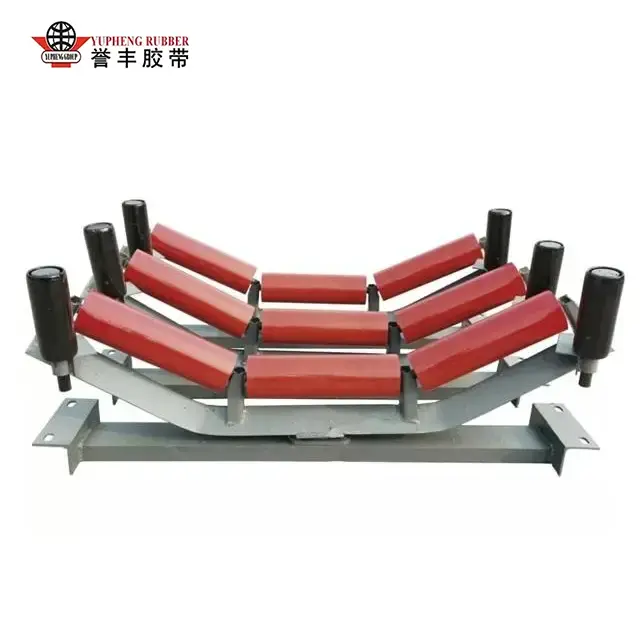

Isejoonduv tühikäigurull
