Tehase otsetagastuse tühikäigurull raskeveokite konveiersüsteemidele

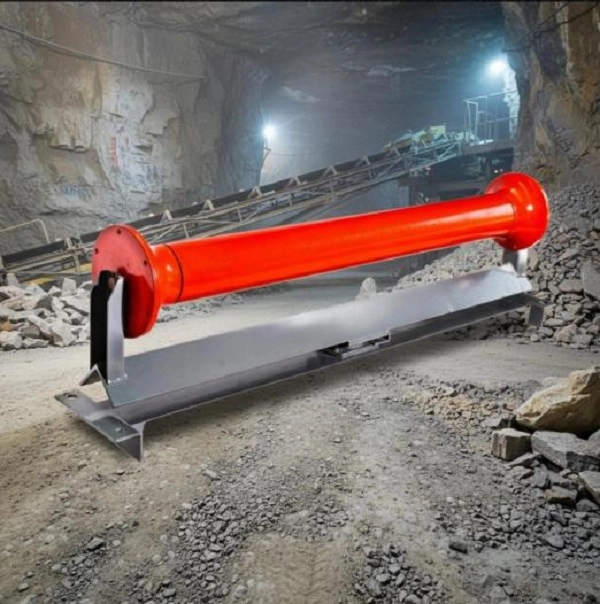

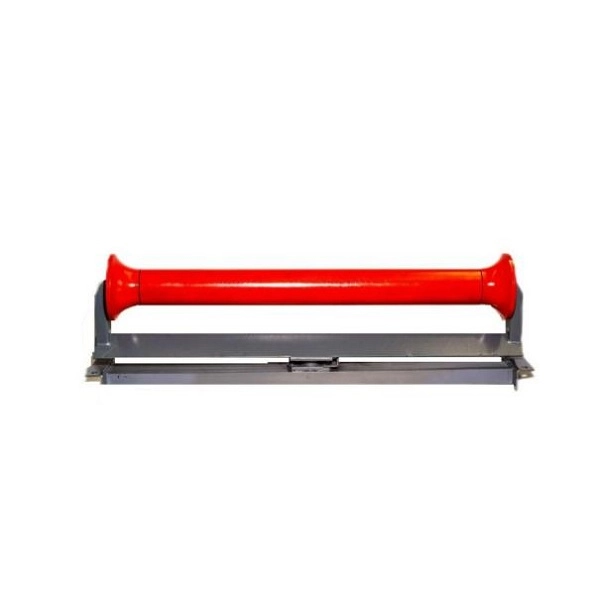

YUFENG Tagasta tühikäigurull, tuntud ka kui tagasivoolurull või tagumise konveieri tühikäigurull, on paigaldatud lintkonveieri alumisele tagasivooluosale, et toetada tühja konveierilindi, kui see liigub tagasi ajami- või sabaosasse. Selle põhifunktsioonid on säilitada rihma kuju, vähendada longust, toetada sujuvat tagasiliikumist ja aidata säilitada turvavöö stabiilset jälgimist.

YUFENG tarnib tasapinnalisi paralleelseid V-tüüpi tsentreerimis-, spiraalseid isepuhastus-, HDPE-korrosioonivastaseid, tsingitud ja kummist ketastega tagastusrullikuid kaevandamiseks, tsemendiks, sadamateks, keemiatehastes, elektrijaamades ja muudes puistematerjalide transportimise rakendustes. Vastavalt rihma laiusele, materjali omadustele ja töökeskkonnale saab valida erinevaid kestamaterjale, pinnatöötlusi, tihenduskonstruktsioone ja laagrikonfiguratsioone.

Standardsed välisläbimõõdud on 76, 89, 108, 114, 133, 168, 194 ja 219 mm, rulli pikkuse ja seina paksusega on saadaval vastavalt konveieri raami joonistele. Rullid on loodud ühilduma tavaliste DTII, TD75 ja CEMA konveierikonstruktsioonidega.

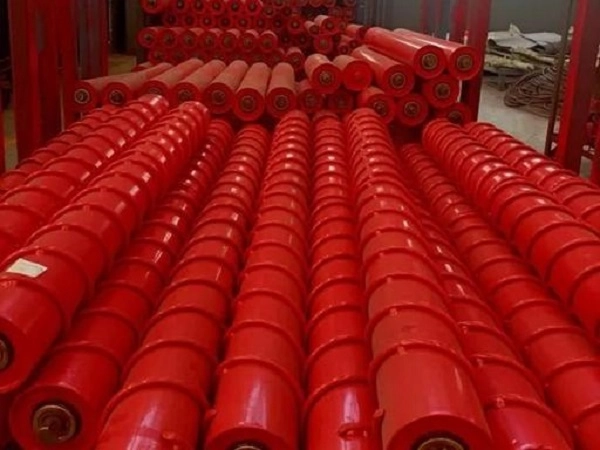

Erinevate konveieritingimuste tüübid

Lame paralleelse tagasivooluga tühikäigurull

Lameda paralleelse tagasivooluga tühikäiguratas kasutab koormamata rihma toetamiseks üht sirget silindrilist rulli. Selle lihtne struktuur sobib tavapärastele kuivi ja suhteliselt mittekleepuvaid materjale vedavatele transpordiliinidele, kus on vaja põhilist tagastuslindi tuge.

V-tüüpi tsentreerimise tagastusrullik

V-tüüpi tagasivoolu tühikäiguratas kasutab kahte V-konfiguratsioonis paigutatud rullikut, et pakkuda täiendavat rihma tsentreerimise juhtimist. See sobib kaugtranspordiliinidele, kus pideva tagasisõidu ajal võib lint kõrvale kalduda.

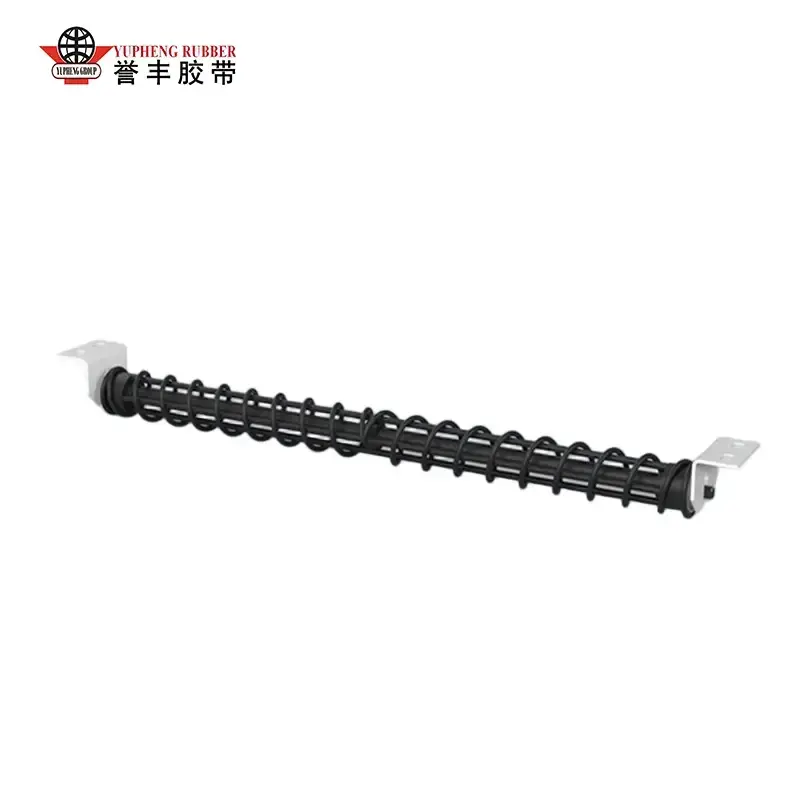

Spiraalne isepuhastuv tühikäigurull

Spiraalse tagasivoolu tühikäigurull kasutab spiraalset pinnaprofiili, mis aitab eemaldada savi, märja liiva ja muud kleepuvad materjalid konveierilindi tagaküljelt. See sobib märgade kaevanduste, savikarjääride ja transpordisüsteemide jaoks, mis käitlevad materjale, millel on kõrge nakkuvus.

HDPE plastist tagastusrullik

HDPE tagastusrullikul on mittemetallist kest, mis on vastupidav roostele, niiskusele ja valitud keemilisele keskkonnale. Selle madalam töömüra ja korrosioonikindel konstruktsioon muudavad selle sobivaks rannikusadamates, keemiatehastes ja niisketes tööstuskeskkondades.

Rulli tüüp	Põhiomadus	Kohaldatav töötingimus
Lame Parallel Return Idler	Lihtne struktuur ja põhiline vöötugi	Kuivad puistmaterjalid ja tavapärased tagastussektsioonid
V-tüüpi tagastusrull	Täiustatud rihma tsentreerimise võimalus	Pikamaa transpordiliinid, millel on kalduvus rihma kõrvalekaldumisele
Spiraalne isepuhastuv tühikäigurull	Eemaldab kleepuva materjali vöö pinnalt	Märjad kaevandused, savi ja kleepuva materjali edasitoimetamine
HDPE plastist tagastusrull	Roostevaba, korrosioonikindel ja madal müratase	Ranniku-, niiske- ja keemiline keskkond

Konveieri erinevate rakenduste konfiguratsioonid

Lame paralleelne tagastusrull

Lame paralleelkonfiguratsioon on standardne tagasivoolu tugilahendus alumise tühja rihmaosa jaoks. See sobib kivisöe, lubjakivi, liiva ja muude suhteliselt kuivade puistematerjalide jaoks, kus tagasivoolulindil on tavalised joondusnõuded.

V-tüüpi tsentreerimise tagastusrull

V-tüüpi konfiguratsioon pakub täiendavat külgsuunalist juhtimist, kui turvavöö liigub mööda tagasivooluosa. See võib aidata piirata lindi vasak-parem liikumist pikkadel konveierisüsteemidel ja vähendada sõltuvust täiendavatest korrigeerivatest komponentidest, kui konveieri konstruktsioon seda võimaldab.

Spiraalne isepuhastuv tagasivoolurull

Spiraalne struktuur on mõeldud kleepuva materjali jääke kandvatele tagastusrihmadele. Spiraalne profiil aitab eemaldada lindi pinnalt kogunenud savi, muda ja märja liiva, et vähendada materjali kogunemist rulli ümber.

Kuumtsingitud tagasivoolurull

Kuumtsinkimine tagab terasrulli pinnale täiendava korrosioonikaitse. See konfiguratsioon sobib välitingimustes asuvatele laoplatsidele, vabaõhu transpordiliinidele ja muudele niisketele keskkondadele, kus tavaline töötlemata teras võib kiiremini korrodeeruda.

HDPE korrosioonivastane tagastusrull

HDPE kest kõrvaldab tavapärase teraspinna rooste ja tagab vastupidavuse niiskusele, soolapihustele ja valitud keemilistele ainetele. See sobib mereäärsetesse terminalidesse, keemiatöökodadesse ja muudesse söövitavatesse keskkondadesse.

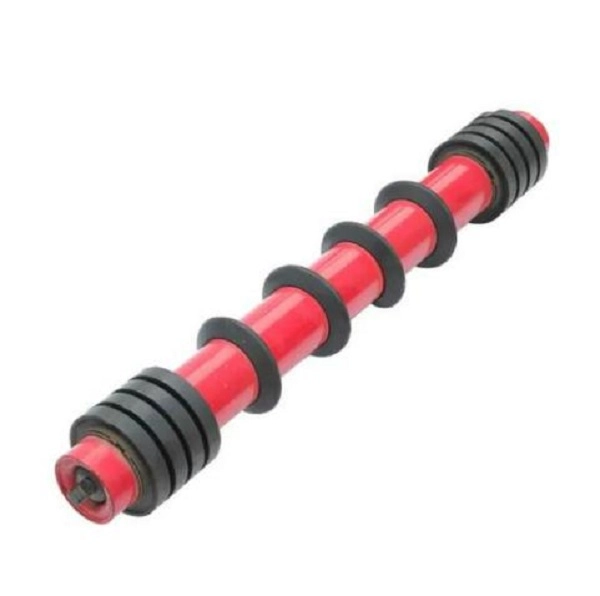

Kummist ketta tagastusrull

Kummist kettad on paigutatud piki rulli võlli, et tagada paindlik kontakt tagasivoolurihmaga. Konstruktsioon võib absorbeerida osa rihma vibratsioonist ja vähendada otsest kulumist tagasivoolurihma ja jäiga terasrullipinna vahel.

Tehnilised andmed

Rulli läbimõõt

YUFENG pakub standardseid välisläbimõõte 76, 89, 108, 114, 133, 168, 194 ja 219 mm. Läbimõõdu valikul tuleb arvestada lindi kiirust, lindi laiust, tagasivoolu koormust, konveieri pikkust ja konveieri raami konstruktsiooninõudeid.

Rihma laiuse sobitamine

Tagastusrulli sari on ette nähtud ligikaudu 500–2400 mm laiuste konveierilindide jaoks. Rulli pikkust ja võlli mõõtmeid saab kohandada vastavalt raami ja kronsteini tegelikele mõõtmetele.

Konveieriraami ühilduvus

YUFENG Return Idler Roller tooteid saab konfigureerida DTII, TD75 ja CEMA-tüüpi konveierkonstruktsioonide jaoks. Ostjad peaksid olemasoleva konveierisüsteemi rullikute asendamisel esitama olemasolevad rullide mõõtmed või raami joonised.

Rihma ühilduvus

Rulle saab vastavalt lindi laiusele, tagastusstruktuurile ja konveieri paigutusele sobitada kangast konveierilindi, terastrossi konveierilindi, külgseina konveierilindi ja torukonveierilindi süsteemidega.

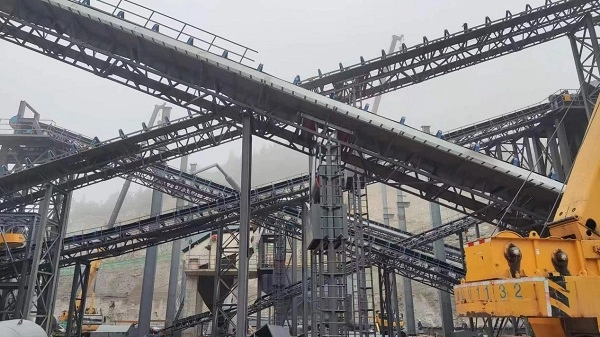

Materjali- ja tihendusvalikud

Rulli kesta materjal

Saadaolevate korpuse materjalide hulka kuuluvad Q235 süsinikteras, HDPE ja 304 roostevaba teras. Süsinikteras sobib üldiselt raskeveokite transportimiseks, HDPE korrosioonitundlikesse keskkondadesse ja 304 roostevaba teras rakenduste jaoks, mis nõuavad suuremat korrosioonikindlust.

Pinnatöötlus

Pinnatöötlusvõimalused hõlmavad elektrostaatilist pihustuskatmist, kuumtsinkimist ja kummist ketta pakkimist. Valitud töötlust saab sobitada välisõhu niiskuse, söövitava aine, löögi ja rihmaga kokkupuute nõuetega.

Tihendusstruktuur

Kahe- ja kolmekordseid komposiit nailonist labürindi tihendussüsteeme saab kasutada selleks, et piirata tolmu ja vee sattumist laagriõõnde. Kummist kontakttihendid võivad pakkuda laagrisõlme ümber täiendavat barjääri.

Laagri konfiguratsioon

Kodumaiseid ülitäpseid laagreid või imporditud SKF/FAG C3 kliirensiga laagreid saab valida vastavalt töönõuetele, pidevatele töötingimustele ja kliendi spetsifikatsioonidele.

Erilised töötingimused

Vastavalt tegelikule rakendusele võib kaaluda spetsiaalseid konfiguratsioone, nagu leegiaeglustavad ja antistaatilised tagasivoolurullid maa-aluse söekaevanduse jaoks või madala temperatuurikindlad rullid külma piirkonna avakaevanduste jaoks.

Tugiklambrid

YUFENG võib tarnida erineva suurusega tagasivoolurulli tugiklambreid, et valitud rulli saaks sobitada konveieri raami ja paigalduskonstruktsiooniga.

Struktuur ja toorained

Roller Shell

Standardsetes terasest tagasivoolurullikutes kasutatakse Q235 kõrgsageduslikku ERW terastoru, HDPE versioonides aga esmast HDPE materjali. Korpuse seina paksust saab reguleerida vastavalt rulli pikkusele, koormusele ja vajalikule konstruktsiooni tugevusele.

Rullvõll

Võlli jaoks kasutatakse standardkonfiguratsioonides külmtõmmatud tahket ümarterast 45#, mis tagab pideva töötamise ajal vastupidavuse painde- ja deformatsioonile.

Laager

Pöörlevas sõlmes kasutatakse C3-kliirensiga sügava soonega kuullaagriid. Laagri valik mõjutab konveieri pideva töötamise ajal pöörlemistakistust, temperatuuri tõusu ja kasutusiga.

Tihenduskomponendid

Tihenduskonstruktsioon võib sisaldada ülitugevaid nailonist labürindirõngaid ja ilmastikukindlaid nitriilkummist tihendusrõngaid, et vähendada tolmu ja vee sattumist laagriõõnde.

Tooraine ülevaatus

Terastorude, võllide ja laagrite proovid võetakse ja neid kontrollitakse enne montaažiprotsessi alustamist. Materjalid, mis ei vasta tehasekontrolli nõuetele, lükatakse enne tootmist tagasi.

Toimivusnäitajad

Jõudluselement	Standardnõue	Testi standard
Pöörlemistakistuse koefitsient	≤0,008	ISO 15365
Tolmu- ja veekaitseaste	IP65	IP-testi standard
Nimetatud koormuse kasutusiga	≥30 000 töötundi	Tehase kiirendatud vananemise test
Rulli kesta kontsentrilisus	≤0,5 mm	Valimisindikaatori test
Laagri vananemisvastane aeg	≥500 h kõrgel temperatuuril vananemiskatse	Sisemine laboritest
Aksiaalne staatiline kandevõime	1,5-kordne nimikoormus ilma deformatsioonita	Staatilise rõhu test

Rulli tegelik jõudlus sõltub läbimõõdust, kesta seina paksusest, laagri tüübist, tihendusstruktuurist, konveieri kiirusest, lindi pingest, keskkonnatingimustest ja hooldustavadest.

Standardid ja kvaliteedidokumentatsioon

Konveieritööstuse standardid

YUFENG Return Idler Roller tooted on toodetud vastavalt CEMA, GB/T10595 ja ISO15365 nõuetele konveieriseadmete ja rullide jõudluse kohta.

Ohutusnõuded

Allmaakaevanduste jaoks mõeldud tagasivoolurullid saab konfigureerida vastavalt kehtivatele söekaevanduse ohutusnõuetele. Täpne ohutusdokumentatsioon sõltub valitud tootest ja kavandatavast rakendusest.

Ekspordi dokumentatsioon

Saadaolevad dokumendid võivad sisaldada ISO9001 kvaliteedijuhtimise sertifikaati, CE-ekspordidokumentatsiooni, SGS-i tooraine kontrollimise aruandeid, söekaevanduse ohutuse testimise dokumente ning tehase pöörlemistakistuse ja kasutusea katsearuandeid vastavalt toote- ja sihtturule.

Paigaldamine ja asendamine

Uus konveieri raami koost

Tagastusrulli tugiklamber kinnitatakse konveieri raami külge vastavalt projekteeritud vahekaugusele. Rullvõlli mõlemad otsad on joondatud kronsteini kinnitusavadega ja kinnitatud ettenähtud tihvtide või poltidega. Enne konveieri kasutuselevõttu peaks rull vabalt pöörlema ilma ebatavalise takistuseta.

Kulunud tagastusrulli vahetus

Enne vahetamist tuleb konveier peatada ja toiteallikas isoleerida. Pärast võlli lukustuskomponentide eemaldamist saab kahjustatud tagastusrulli eemaldada ja asendada uue seadmega. Enne konveieri taaskäivitamist tuleb kontrollida uue rulli paindlikku pöörlemist.

V-tüüpi tagastusrullikute paigutus

V-tüüpi tagasivoolurullid saab paigutada sobivate intervallidega kaugtranspordiliinidele, kus lintjälgimine nõuab lisatuge. Tegelik vahekaugus tuleks määrata vastavalt konveieri struktuurile, lindi käitumisele ja töötingimustele.

Spiraalrulli paigaldamine

Spiraalseid isepuhastuvaid tagastusrullikuid tuleks kasutada konveieritel, mis veavad märga või kleepuvat materjale, kus lint võib koguneda tagasivoolu poolele. Paigaldamine peaks tagama, et spiraalpind vastaks lindi liikumissuunale ja konveieri struktuurile.

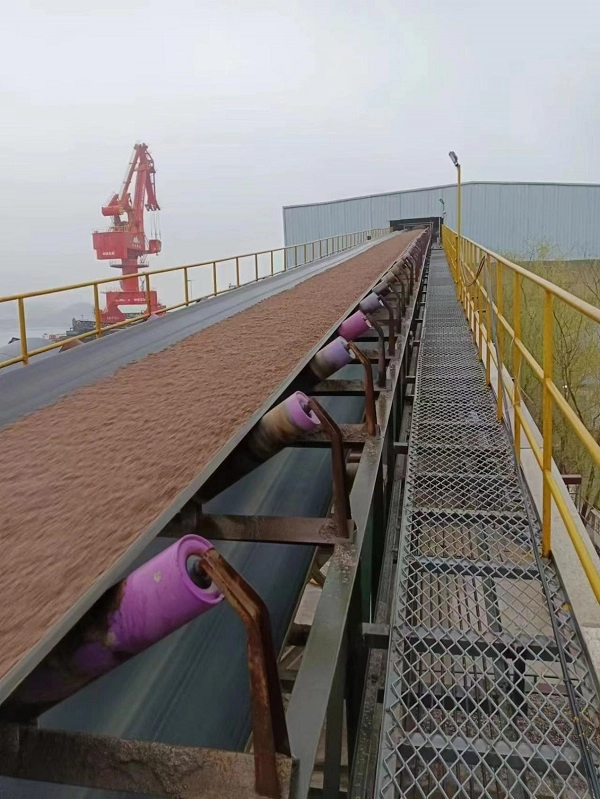

Taotluse tingimused

Kuiva puistematerjali transport

Lamedad paralleelsed tagasivoolurullid sobivad tavalistele konveieritele, mis transpordivad suhteliselt kuivi materjale nagu kivisüsi, lubjakivi, liiv ja täitematerjal.

Pikamaakonveierliinid

V-tüüpi tsentreerivaid tagasivoolurullikuid saab valida seal, kus pikad konveieriliinid nõuavad paremat lindi jälgimist tagasikäigu ajal.

Märjad ja kleepuvad materjalid

Spiraalsed isepuhastuvad tagasivoolurullid sobivad märgade kaevanduste, savikarjääride ja muude rakenduste jaoks, kus kleepuv materjal kleepub konveierilindi tagapinnale.

Ranniku- ja keemiline keskkond

Sõltuvalt töötingimustest saab valida HDPE või galvaniseeritud tagasivoolurullid piirkondade jaoks, mis puutuvad kokku soolapihustuse, niiskuse või valitud söövitava ainega.

Tundlikust kangast konveierilindid

Kummist ketta tagasivoolurullikuid võib kaaluda seal, kus vibratsiooni ja kontaktide kulumise vähendamiseks on vaja täiendavat paindlikkust rulli ja tagastusrihma vahel.

Sobivad konveierisüsteemi tooted

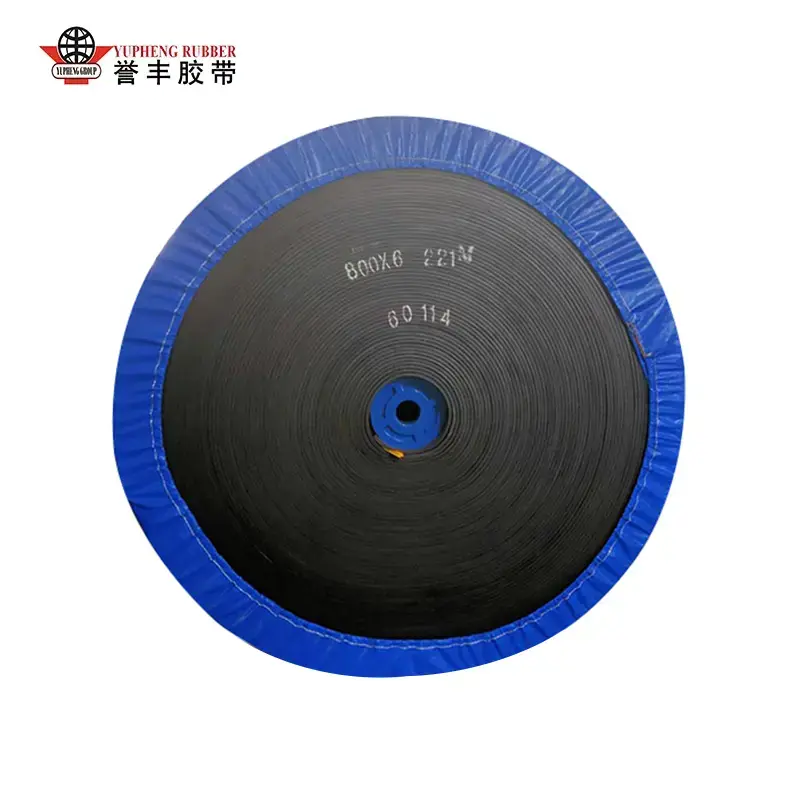

Konveierilindi seeria

YUFENG suudab tarnida kangast konveierilinti, terasnööri konveierilinti, külgseina konveierilinti, torukonveieri linti, mustrilist konveierilinti ja töötlemata ülemist konveierilinti täielike puistematerjalide transpordisüsteemide jaoks.

Muud konveierirullid

Tugitoodete hulka kuuluvad küna kanderullid, löökrullid, isereguleeruvad tühimikud ning nende vastavad kronsteinid ja tugialused.

Kummist tarvikud

Tarnitakse kulumiskindlaid kummilehti, konveieri põrandaliistude kummi, vulkaniseerimise parandusliime ja plaastrikomplekte konveieri paigaldamiseks, hoolduseks ja kohapealseks remondiks.

HDPE torujuhtmete seeria

HDPE veetoru ja HDPE süvendustoru saab tarnida kaevandus- ja tööstusprojektide vee- ja läga transpordiks.

Kohandatud töötlemine

Rulli läbimõõtu, seina paksust, võlli mõõtmeid, tihendusstruktuuri ja muid parameetreid saab reguleerida vastavalt kliendi tööjoonistele ja konveieri nõuetele.

Pakendamine ja ladustamine

Väikese läbimõõduga tagastusrullikud

76, 89 ja 108 mm tagasivoolurullid saab komplekteerida terastraadiga, varustada mõlema võlli otsa kaitsekorkidega ja pakendada rahvusvaheliseks transpordiks täispuidust kastidesse.

Suured rasked tagasivoolurullid

168, 194 ja 219 mm rullid saab paigutada puidust alustele, mähkida kaitsva plastkilega ja kinnitada konteineri transportimiseks, et vähendada pinna kriimustamist ja korrosiooni.

HDPE plastist tagastusrullikud

HDPE-rulle saab eraldada vahu või muude pehmendusmaterjalidega, et vähendada pinna kokkupõrget ja kahjustusi laadimise, mahalaadimise ja transportimise ajal.

Ladustamise nõuded

Tagastusrulle tuleks hoida horisontaalselt alustel, mille soovitatav virnastamiskõrgus ei ületa 1,2 m. Väljas hoiustamisel tuleks kasutada veekindlat tent ja vältida pikaajalist kokkupuudet vihmaveega.

Kuidas valida õiget tagastusrulli

Konveierilindi laius

Esitage konveierilindi laius ja olemasolevad raami mõõtmed, et saaks kinnitada sobiva rulli pikkuse, võlli konfiguratsiooni ja kronsteini suuruse.

Tagastusrulli tüüp

Lamedad, V-tüüpi, spiraalsed, HDPE- ja kummist ketasrullid tuleks valida vastavalt rihma jälgimise nõuetele, materjali haardumisele, niiskusele ja korrosioonitingimustele.

Töökeskkond

Esitage teavet kaevanduse, sadama, kemikaalide või muude töökeskkondade, sealhulgas niiskuse, soolapihustuse, kemikaalidega kokkupuute ja temperatuuritingimuste kohta. See aitab määrata sobiva kesta materjali ja pinnatöötluse.

Materjali adhesioon

Kui märg savi, muda või kleepuv materjal kipub lindi tagaküljele jääma, võib materjali kogunemise vähendamiseks kaaluda spiraalset isepuhastuvat tagasivoolurulli.

Rihma jälgimise nõue

Pikamaakonveieriliinide puhul, millel on kalduvus lindi kõrvalekaldumisele, saab V-tüüpi tsentreerivaid tagasivoolurulle hinnata tagasisuunalise joonduse osana.

Küsige tühikäigurulli pakkumist

Nõutavad tehnilised parameetrid

Täpse hinnapakkumise saamiseks esitage sobiv konveierilindi laius, rulli välisläbimõõt, tagastusrulli tüüp (nt tasane, V-tüüp, spiraal või HDPE), töökeskkond, materjali omadused, tellimuse kogukogus ja sihttarneport.

YUFENGi tehnilised insenerid saavad vastavalt tegelikule konveierisüsteemile hinnata sobivat rulli läbimõõtu, kesta materjali, laagri konfiguratsiooni, tihenduskonstruktsiooni ja tugiklambrit.

YUFENG globaalne kontaktteave

Meil

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiil

+86 15318787602

Tehase aadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Hiina

View as

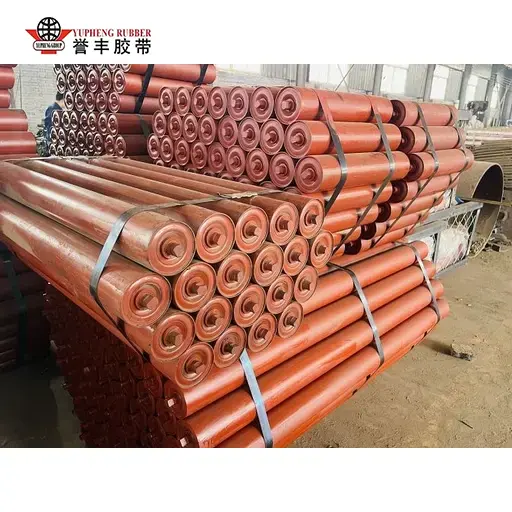

Lameda tagasivooluga tühikäigurull

Lintkonveierite tagasivoolu toetav YUFENG Flat Return Idler Roller tagab sujuva lindi juhtimise ja usaldusväärse madala takistusega töö kaevandus-, tsemendi-, teravilja- ja puistematerjalide käitlemissüsteemides. Täieliku protsessi kvaliteedikontrolliga alates terastoru töötlemisest kuni dünaamilise tasakaalustamiseni aitab see vähendada lindi ebaühtlast kulumist ja säilitada konveieri stabiilse jõudluse kergete, keskmise ja raske koormusega rakendustes.

Vaata rohkem >> Saada päring >>

Spiraalne tagastusrullik

Isepuhastuv jõudlus muudab YUFENG Spiral Return Idler Rolleri ideaalseks konveieritele, mis käitlevad märgasid, kleepuvaid ja kogunemisohtlikke materjale. Selle spiraalne struktuur aitab eemaldada kleepunud materjali rihma tagasivoolupinnalt, vähendades rihma kõrvalekaldeid, puhastamise seisakuid ja hooldusvajadusi. Söe-, tsemendi-, sadama- ja soojusenergia rakendustes kohapeal testitud, pakub see stabiilset pikaajalist tuge raskeveokite transpordisüsteemidele.

Vaata rohkem >> Saada päring >>

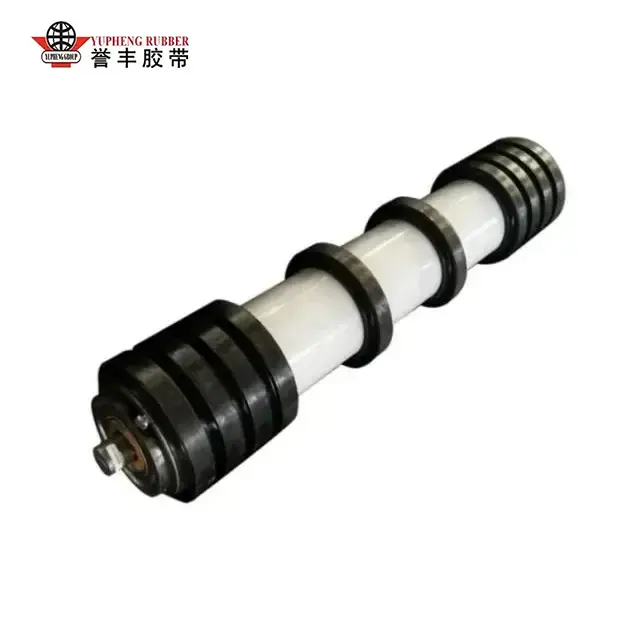

Kummist ketta tagastusrullik

Kleepuvate ja jääkainetega transpordikeskkondade jaoks mõeldud YUFENG kummiketta tagastusrullik kasutab vahedega elastset kummist kettastruktuuri, et parandada rihma puhastamist ja kaitset tagasivoolusektsioonidel. Selle tihenduskonstruktsioon tagab usaldusväärse tolmu-, vee- ja korrosioonivastase jõudluse vahemikus -42 °C kuni +68 °C, aidates vähendada materjali kogunemist, rihma kõrvalekaldeid ja hooldussagedust kaevandus-, sadama-, tsemendi- ja elektritööstuses.

Vaata rohkem >> Saada päring >>

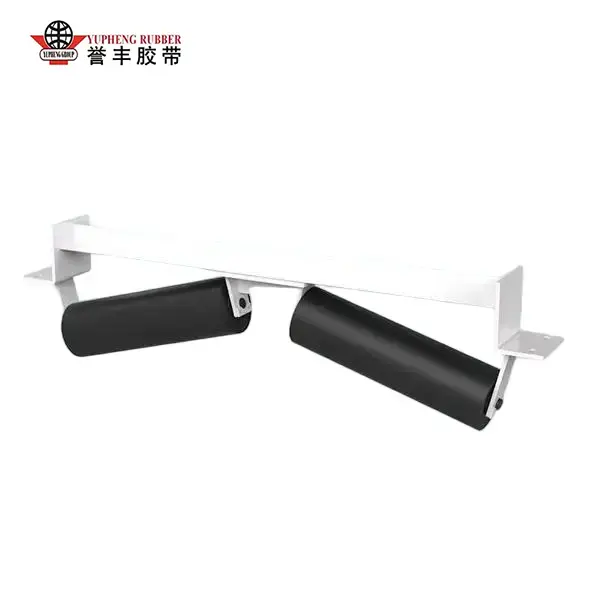

V tagastusrullik

Pikamaa- ja suure koormusega konveieri tagastussüsteemide jaoks loodud YUFENG V Return Idler Roller pakub oma V-kujulise sümmeetrilise rullistruktuuri kaudu automaatset lindi tsentreerimist ja stabiilset tuge. Selle täiustatud tihendussüsteem kaitseb laagreid tolmu, vee ja karmi keskkonna eest, vähendades samal ajal rihma kõrvalekaldeid, servade kulumist ja hooldusnõudeid. Sobib söe-, kaevandus-, tsemendi- ja puistematerjalide transportimiseks vahemikus -40°C kuni +70°C.

Vaata rohkem >> Saada päring >>

YUFENG on professionaalne Tagasta tühikäigurull tootja ja tarnija Hiinas. Meil on kogenud müügimeeskond, professionaalsed tehnikud ja müügijärgse teeninduse meeskond.

Uudiste soovitused

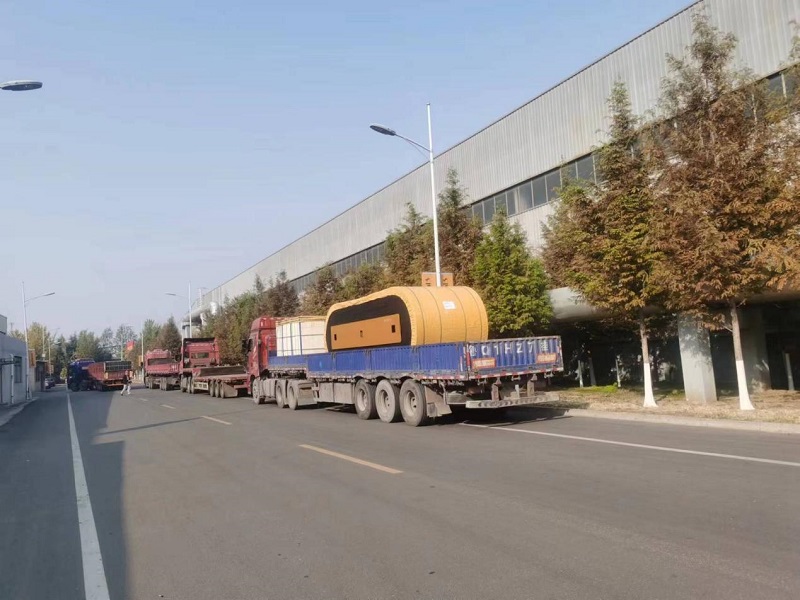

Suure jõudlusega terastrossist konveierilindi rull on Laose kaevandusprojekti saatmiseks valmis Vaata rohkem >>

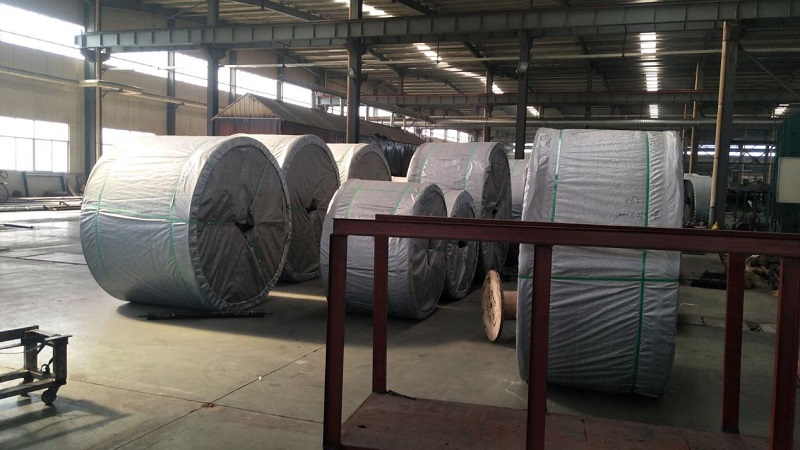

Suur partii terastrossist konveierilinte eksporditi Senegali, et toetada kaevandusmaterjali transporti Vaata rohkem >>

Ülemere kaevanduskliendid külastavad meie tehast, et pidada põhjalikku suhtlust ja konveierilindtide koostööläbirääkimisi Vaata rohkem >>

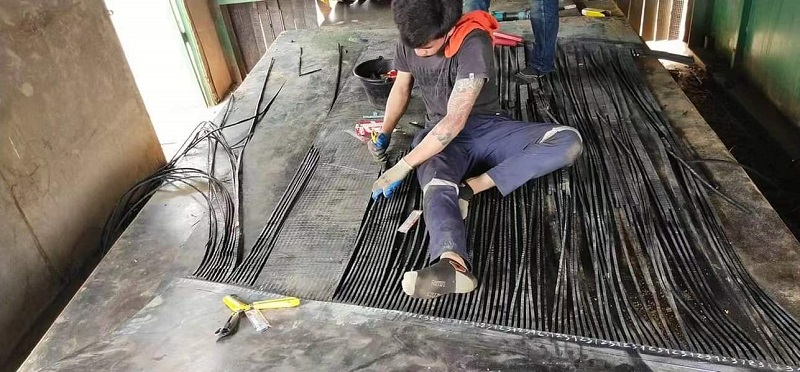

Tai kohalik müügijärgne meeskond pakub kaevanduskliendile kohapeal terastrossi konveierilindi liitmisteenust Vaata rohkem >>

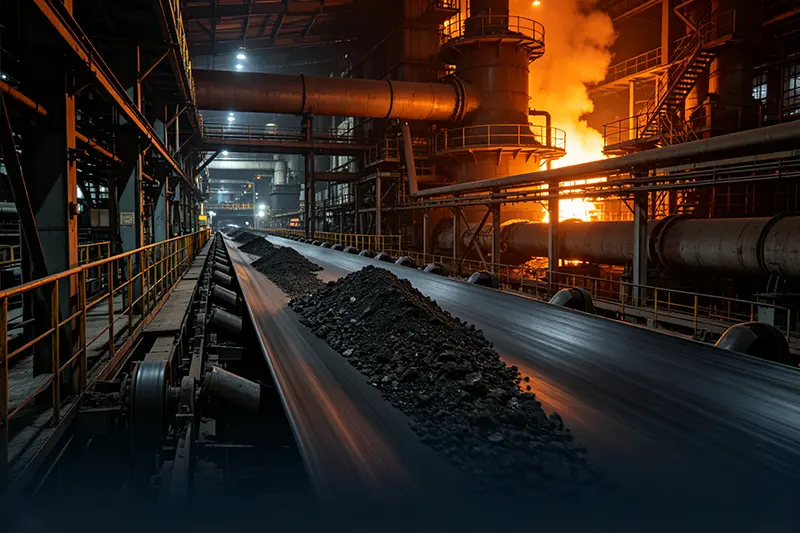

Millised on terastrossist konveierilintide kasutusstsenaariumid?Vaata rohkem >>

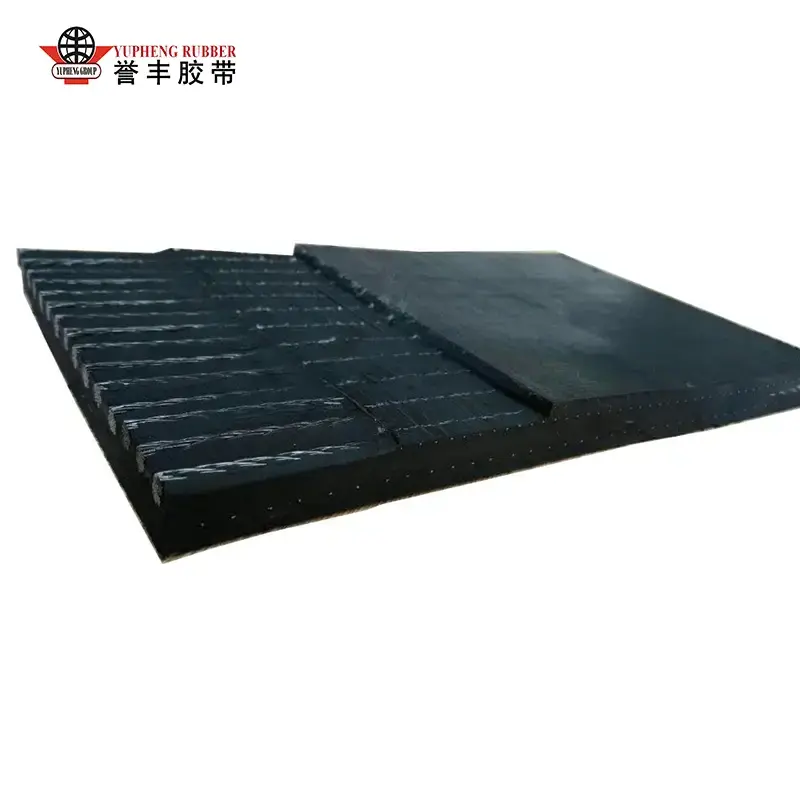

Mis teeb üldise terastrossist konveierilindi raskeveokite jaoks usaldusväärseks?Vaata rohkem >>
