Kaevandus- ja karjäärikonveiersüsteemide otsevarustus löögijõurullitehasest

YUFENG Löögirullik, tuntud ka kui puhvri tühikäigurull või lööki summutav konveierirull, on paigaldatud lintkonveierite etteande- ja sulgemispunktidesse, et absorbeerida lööki, mis tekib puistematerjalide konveierilindile kukkumisel. Rull ühendab terasest või HDPE kesta elastse kummi või polüuretaani puhverkomponentidega, et jaotada löögijõude ning vähendada konveierilindile ja tugistruktuurile avalduvat kontsentreeritud pinget.

YUFENG pakub segmenteeritud kummist rõngast, integreeritud PU-lagendikku, HDPE-d, läbipõrkeid, tsingitud ja leegiaeglustavaid antistaatilisi löökrullid kaevandus-, tsemendi-, täitematerjali-, sadama-, keemia- ja söekäitlussüsteemide jaoks. Rulli läbimõõtu, puhvermaterjali, kummirõnga paksust, kõvadust, tihendusstruktuuri ja laagri konfiguratsiooni saab valida vastavalt rihma laiusele, materjali tüki suurusele, kukkumise kõrgusele ja töökeskkonnale.

Tüübid puhverstruktuuri järgi

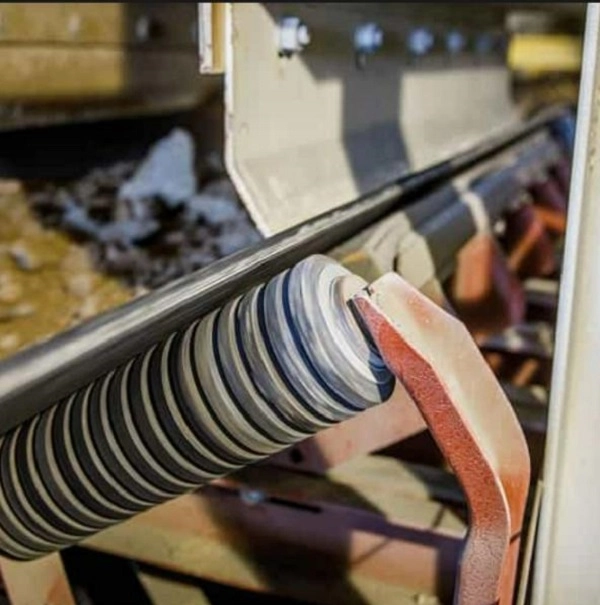

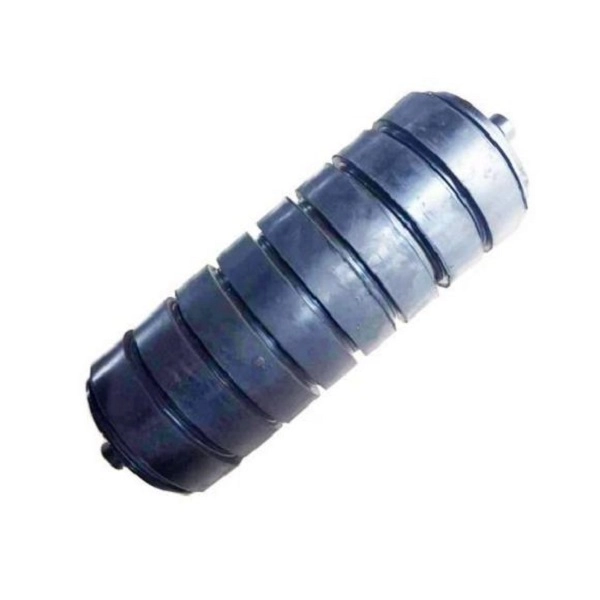

Segmenteeritud kummist rõngaga löökjõud

Segmenteeritud kummirõngaga põrkerull koosneb mitmest sõltumatust elastsest kummirõngast, mis on paigutatud ümber rulli korpuse. Eraldi rõngaskonstruktsioon võimaldab üksikut kahjustatud rõngast asendada, ilma et oleks vaja kogu rullikut välja vahetada, mistõttu sobib see üldistes kaevandustes, karjäärides ja keskmise mõjuga laadimisjaamades.

Integreeritud PU mahajäänud löögi tühikäiguratas

Sisseehitatud PU-löögiga tühikäiguratas kasutab rulli ümber pidevat polüuretaanist puhverkihti. Ühes tükis konstruktsioon vähendab rõnga nihkumist ja tagab kulumiskindluse rakendustes, mis hõlmavad suuri materjalitükke, suuremat kukkumiskõrgust ja korduvaid tugevaid lööke.

HDPE Shell Impact Idler

HDPE löökrullik kasutab söövitava keskkonna jaoks sobiva puhverstruktuuriga plastikust rullikest. Selle mittemetallist pind väldib tavalist terase roostet ja seda võib kaaluda rannikusadamate, keemiatehaste ja muude soola-udu või niiskusega kokkupuutuvate laadimisalade jaoks.

Rulli tüüp	Põhiomadus	Kohaldatav töötingimus
Segmenteeritud kummist rõngaga löökjõud	Kõrge löögisummutus ja vahetatavad üksikud rõngad	Üldised kaevanduse ja karjääri keskmise mõjuga laadimispunktid
Integreeritud PU mahajäänud löögi tühikäiguratas	Kulumiskindel ühes tükis stabiilse asendiga puhverkiht	Suure langusega ja raskete tükkmaterjalide laadimisalad
HDPE Shell Impact Idler	Roostevaba ja vastupidav valitud söövitavale keskkonnale	Rannasadamad ja keemiatehaste laadimisalad

Konveieri erinevate sektsioonide konfiguratsioonid

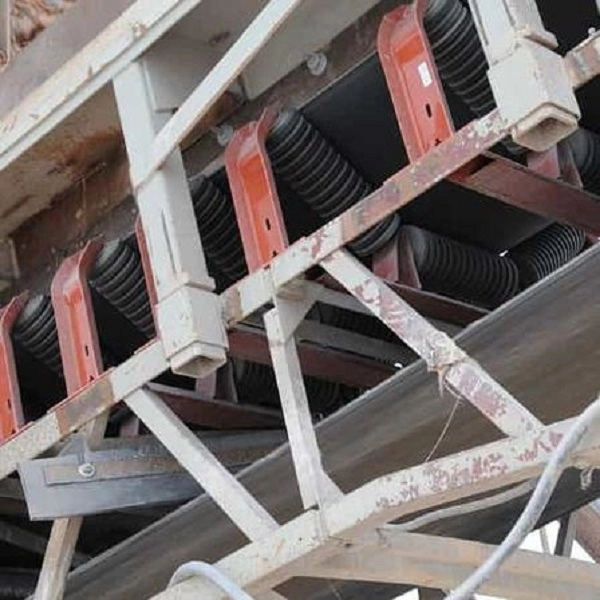

Segmenteeritud kummirõngaga löökrullik

Mitmed sõltumatud kummirõngad tagavad jaotatud elastse pehmenduse laadimispunktis. Kui rõngas saab kahjustada või kulub, võib vahetatava rõngaga struktuur lihtsustada hooldust võrreldes kogu rullikukomplekti väljavahetamisega.

Integreeritud PU mahajäänud löögiga tühikäigurull

Pidev PU-väliskiht tagab ühtlase lööke puhverdava pinna ja sobib suurte tükkide jaoks, mis tekitavad korduvat kontsentreeritud lööki. Selle ühes tükis konstruktsioon väldib külgsuunalist liikumist, mis võib tekkida eraldi rõngaste puhul.

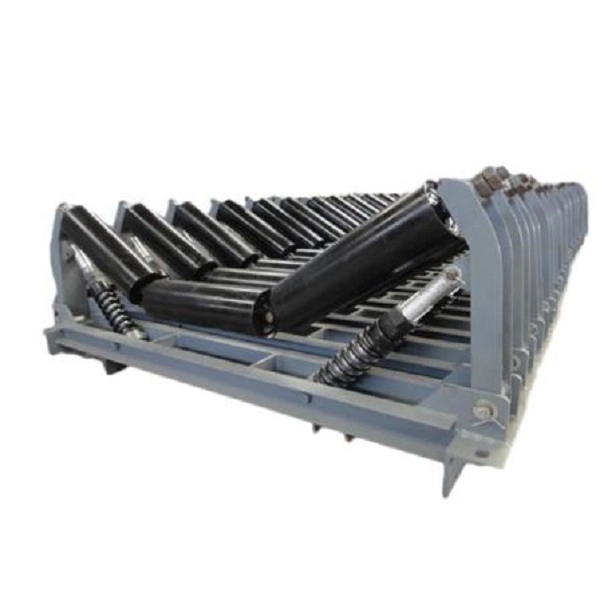

Läbi Impact Idler Group

30°, 35° või 45° kolme rulliga löögiseade suurendab toetatud rihma pindala, jaotades samal ajal materjali löögi mitme rulli positsiooni vahel. See sobib laiadele ja rasketele konveierilintidele, mis käitlevad suures koguses puistmaterjale.

Kuumtsingitud löökjõudu

Tsingitud teraspind pakub täiendavat korrosioonikaitset välistingimustes ja niisketes laadimisalades. Seda saab kasutada vabaõhuaedades, täitematerjalide tehastes ja muudes kohtades, kus rull puutub kokku õhuniiskusega.

HDPE korrosioonivastane tühikäigurull

HDPE kest kõrvaldab metallpinna rooste ja seda saab valida kohtades, kus soolapihustus, niiskus või valitud keemilised ained võivad tavapäraseid terasrulle mõjutada. See sobib ranniku kaidesse ja keemiliste materjalide laadimisjaamadesse.

Leegiaeglustav antistaatiline löökjõud

See konfiguratsioon ühendab juhtiva puhvermaterjali leegiaeglustavate omadustega maa-aluste söekaevanduse laadimisalade jaoks. Konkreetne rull ja tugisüsteem tuleks valida vastavalt kaevanduses kehtivatele ohutusnõuetele.

Tehnilised andmed

Rulli läbimõõt

YUFENG pakub standardseid löögirulli välisläbimõõte 76, 89, 108, 114, 133, 168, 194 ja 219 mm. Läbimõõdu valimisel tuleks arvesse võtta lindi laiust, kiirust, löögikoormust ja konveieri raami konstruktsiooni.

Sobiv konveierilindi laius

Rullide seeriat saab sobitada ligikaudu 500–2400 mm laiuste konveierilindidega. Rulli pikkust, võlli mõõtmeid ja puhvri paigutust saab kohandada vastavalt konveieri struktuurile.

Puhverrõnga paksus ja kõvadus

Kummist või PU puhvri komponentide paksust ja kõvadust saab reguleerida vastavalt materjali tükkide suurusele, kukkumiskõrgusele ja eeldatavale löögi intensiivsusele.

Konveieriraami ühilduvus

YUFENG Impact Idler Rollers saab konfigureerida DTII, TD75 ja CEMA-tüüpi konveieriraamide jaoks. Asendamiseks ja projekti sobitamiseks saab esitada olemasolevad raami joonised või rulli mõõtmed.

Löögi neeldumine ja rulliku disain

Elastne puhverkiht

Kummist või polüuretaanist puhverkiht tagab elastse deformatsiooni, kui puistematerjal langeb lindile, vähendades löögienergia otsest ülekandumist rihma karkassile ja kandekonstruktsioonile.

Hajutatud mõjutugi

Mitme löökrulli kasutamine kogu laadimisalal jaotab löögijõu, selle asemel et koondada kogu koormus ühte punkti. Rullide arv ja vahekaugus tuleks määrata vastavalt materjali kaalule, kukkumise kõrgusele ja konveieri konstruktsioonile.

Rulli kontsentrilisus

Toru ja võlli täpne töötlemine aitab säilitada stabiilse rulli pöörlemise suure koormuse korral. YUFENG määrab viidatud standardkonfiguratsiooni jaoks rulli kesta kontsentrilisuse ≤0,5 mm.

Laagri kaitse

Mitmeastmelised labürindi- ja kummikontakti tihendussüsteemid aitavad puistelaadimisjaamades töötamise ajal kaitsta laagriõõnsust tolmu, vee ja materjalide saastumise eest.

Kohandamise valikud

Puhvermaterjal

YUFENG pakub looduslikust kummist puhverrõngaid, integreeritud PU-polüuretaankihte ja HDPE-põhiseid konfiguratsioone vastavalt löögi-, kulumis- ja korrosiooninõuetele.

Rulli kesta materjal

Saadaval on Q235 süsinikterasest ja 304 roostevabast terasest korpuse valikud. HDPE kesta konfiguratsioone saab valida ka korrosioonitundlike keskkondade jaoks.

Pinnatöötlus

Terasest rullikestadele on saadaval elektrostaatiline kate ja kuumtsinkimine, samas kui PU või kummist väliskonstruktsioone saab tarnida vastavalt valitud löögikonfiguratsioonile.

Tihendussüsteem

Kahe- või kolmekordse komposiit nailonist labürindi tihenduskonstruktsioone saab konfigureerida kummist kontakttihenditega, et parandada laagrisõlme ümbritsevat tolmu- ja veekaitset.

Laagri konfiguratsioon

Kodumaiseid ülitäpseid laagreid või imporditud SKF/FAG C3 kliirensiga laagreid saab valida vastavalt pidevatele töönõuetele ja kliendi spetsifikatsioonidele.

Eriline keskkonnakonfiguratsioon

Madala temperatuuri suhtes vastupidavaid või leegiaeglustavaid antistaatilisi puhvermaterjale saab vastavalt nõutavatele töötingimustele määrata külma piirkonna ja allmaakaevanduste jaoks.

Materjalid ja kvaliteedikontroll

Roller Shell

Standardsed terasest löökrullid kasutavad Q235 kõrgsageduslikku ERW terastoru, samas kui HDPE mudelid kasutavad esmast HDPE materjali. Korpuse mõõtmeid ja seina paksust saab kohandada kindlaksmääratud löögikoormusega.

Rullvõll

Võll kasutab standardkonfiguratsioonis 45# külmtõmmatud tahket ümarterast, mis tagab paindekindluse korduva löögi ja radiaalkoormuse korral.

Puhvermaterjal

Kõrgeelastne naturaalne kautšuk või kulumiskindel polüuretaantoormaterjal valitakse vastavalt nõutavale löögisummutus- ja kulumisvõimele.

Laager

C3-kliirens sügava soonega kuullaagrid pakuvad rullusõlme pöörlevat tuge. Laagri valik mõjutab sõidutakistust, soojuse teket ja kasutusiga.

Tihenduskomponendid

Laagriõõnte tolmu ja niiskuse eest kaitsmiseks kasutatakse ülitugevaid nailonist labürindirõngaid ja ilmastikukindlaid nitriilkummist tihendeid.

Sissetuleva materjali kontroll

Enne montaažitöökotta sisenemist võetakse terastorudest, võllidest, laagritest ja puhvermaterjalidest proovid kohaldatavate pöörlemis-, mõõtme-, vananemis- ja löökidega seotud omaduste jaoks.

Toimivusnäitajad

Jõudluselement	Standardnõue	Testi standard
Pöörlemistakistuse koefitsient	≤0,008	ISO 15365
Tolmu- ja veekaitseaste	IP65	IP-testi standard
Nimetatud koormuse kasutusiga	≥30 000 töötundi	Tehase kiirendatud vananemise test
Rulli kesta kontsentrilisus	≤0,5 mm	Valimisindikaatori test
Kummist puhvri rõnga kulumiskadu	≤1,0 cm³/1,61 km	ISO 4649
Laagri vananemisvastane aeg	≥500 h kõrgel temperatuuril vananemiskatse	Sisemine laboritest

Tegelik löögi neeldumine, kasutusiga ja kandevõime sõltuvad rulli läbimõõdust, puhvermaterjalist, kõvadusest, lindi laiusest, materjali tüki suurusest, kukkumiskõrgusest, transpordikiirusest ja töökeskkonnast.

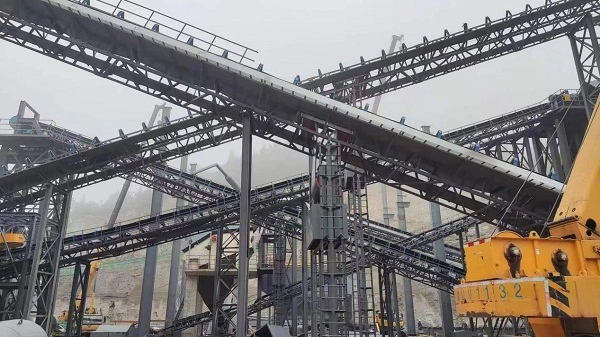

Paigaldamine ja asendamine

Uue söödaraami paigaldamine

Löögitühiratta tugiraam on fikseeritud kavandatud sulgemisasendisse. Mõlemad rulli võlli otsad on joondatud tugiklambritega ja lukustatud määratud tihvtide või poltidega. Terve rühm peaks enne konveieri tööle panemist vabalt pöörlema.

Impact Idler Group Arrangement

Tugeva langusega purusti etteandepunktide jaoks saab paigutada ligikaudu 5 m raadiusesse laadimisalast ligikaudu kolm kuni viis löögitühikrullide rühma, et jaotada kontsentreeritud materjali mõju. Täpne paigutus tuleks kindlaks määrata vastavalt konveieri konstruktsioonile.

Puhverrõnga vahetus

Segmenteeritud kummirõngaste konfiguratsioonide korral saab kahjustatud individuaalse puhverrõnga asendada, kui rulli struktuur seda võimaldab. Kui rulli toru, võll või laager on kahjustatud, tuleb kogu rullisõlm välja vahetada.

Ohutus asendamise ajal

Konveier peab olema peatatud ja toiteallikast eraldatud enne põrkeratta hooldust. Pärast paigaldamist tuleb enne seadme taaskäivitamist kontrollida rulli pöörlemist, võlli lukustumist ja rihma joondamist.

Rakendused laadimistingimuste järgi

Purusti toitepunktid

Tavaliselt paigaldatakse purusti tühjenduspunktide alla, kus suured kivid või maagid võivad suurelt kõrguselt kukkuda ja tekitada konveierilindile kontsentreeritud löögi.

Kaevandamine ja kaevandamine

Segmenteeritud kummist ja PU-st löögirullid saab valida maagi, täitematerjali ja kivi käsitsemissüsteemide jaoks vastavalt materjali tükkide suurusele, laadimiskõrgusele ja konveieri läbilaskevõimele.

Tsemendi- ja täitematerjalitehased

Löökrullikute rühmad võivad toetada konveieri sektsioone, mis võtavad purustus- või sõelumisseadmetest vastu lubjakivi, klinkrit, kruusa ja muid puistematerjale.

Ranniku- ja kemikaalide laadimisalad

HDPE lööktühikuid võib kaaluda siis, kui soolapihustus, niiskus või valitud keemilised ained põhjustavad tavapäraste teraskomponentide korrosiooniohtu.

Maa-alune kaevandamine

Maa-aluste laadimispunktide jaoks, kus konveierisüsteem peab vastama asjakohastele kaevanduste ohutusnõuetele, saab tarnida kohaldatavaid leegiaeglustavaid ja antistaatilisi löögijõude.

Standardid ja kvaliteedidokumentatsioon

Konveieritööstuse standardid

YUFENG Impact Idler Rollers on toodetud vastavalt CEMA, GB/T10595 ja ISO15365 nõuetele konveieriseadmete ja rullide jõudluse kohta.

Ohutusnõuded

Allmaakaevanduste jaoks mõeldud rullid saab konfigureerida vastavalt asjakohastele söekaevanduse ohutusnõuetele. Kohaldatav sertifikaat sõltub konkreetsest tootestruktuurist ja projekti nõuetest.

Ekspordi dokumentatsioon

Saadaolevad dokumendid võivad sisaldada ISO9001 kvaliteedijuhtimise sertifikaati, CE-ekspordidokumentatsiooni, SGS-i tooraine kontrollimise aruandeid, söekaevanduse ohutuse testimise dokumente ning tehase löögikindluse ja kasutusea katsearuandeid vastavalt toote konfiguratsioonile.

Sobivad konveierisüsteemi tooted

Konveierilindi seeria

YUFENG võib tarnida kangast konveierilinti, terasnööri konveierilinti, külgseina konveierilinti, torukonveieri linti, mustriga konveierilinti ja töötlemata ülemist konveierilinti täielike puistematerjalide käitlemise süsteemide jaoks.

Muud konveierirullid

Tugirullikute hulka kuuluvad küna kanderullid, tagastusrullid, isereguleeruvad tühimikud ja vastavad tugiklambrid erinevatele konveierisektsioonidele.

Kummist tarvikud

Paigaldamiseks ja hoolduseks saab tarnida kulumiskindlaid kummilehti, konveieri põrandaliistude kummi, vulkaniseerimise parandusliime ja plaastrikomplekte.

HDPE torujuhtmete seeria

HDPE veetoru ja HDPE süvendustoru saab tarnida kaevandus- ja tööstusprojektides vee- ja läga transportimiseks.

Kohandatud töötlemine

Rulli läbimõõtu, kesta seina paksust, puhvri kõvadust, kummirõnga mõõtmeid ja tihendusstruktuuri saab reguleerida vastavalt kliendi tööjoonistele ja löögitingimustele.

Pakendamine ja ladustamine

Väikese läbimõõduga löökrullid

76, 89 ja 108 mm löökrullid saab komplekteerida terastraadiga, varustada mõlema võlli otsa kaitsekorkidega ja pakkida transportimiseks täispuidust karpidesse.

Suured tugevad löökrullid

168, 194 ja 219 mm löökrullid saab paigutada puitalustele, kaitsta plastkilega ja kinnitada, et vähendada pinnakahjustusi ja liikumist konteineri transportimisel.

HDPE löökjõuderullid

HDPE löökrulle saab eraldada vahtplasti või muude pehmendusmaterjalidega, et vältida kokkupõrget ja pinnakahjustusi peale- ja mahalaadimisel.

Ladustamise nõuded

Löökrulle tuleks hoida horisontaalselt alustel, mille virnastamiskõrgus ei ületa 1,2 m. Kummist ja PU puhvri komponente tuleb kaitsta pikaajalise otsese päikesevalguse, kõrgete temperatuuride, vihmavee ja muude materjalide vananemist kiirendavate tingimuste eest.

Kuidas valida õiget löögirulli

Materjali langemiskõrgus

Materjali kukkumiskõrgus on oluline parameeter, kuna suurem langemiskaugus tekitab suurema löögienergia. Puhvermaterjal ja löökrulli paigutus tuleks valida vastavalt tegelikule laadimiskõrgusele.

Materjali tüki suurus

Suured ja teravad tükkmaterjalid nõuavad tugevamat löögi neeldumist ja võivad sobida paremini PU või tugevdatud kummist löögikonstruktsioonidele kui tavalised rullid.

Konveierilindi laius

Esitage konveierilindi laius ja olemasolevad raami mõõtmed, et rulli pikkus, läbimõõt, võlli konfiguratsioon ja tugikonstruktsioon saaks õigesti sobitada.

Töökeskkond

Süsinikterase, tsingitud terase, roostevaba terase, HDPE või spetsiaalsete puhvermaterjalide valimisel tuleb arvesse võtta niiskust, soolapihustust, keemilist kokkupuudet, välispaigaldust ja temperatuuri.

Nõutav hooldusmeetod

Segmenteeritud kummirõngaste konstruktsioone võib kaaluda, kui eelistatakse vahetatavaid puhverrõngaid, samas kui integreeritud PU konfiguratsioonid võivad olla sobivamad, kui on vaja pidevat kulumiskindlat väliskihti.

Küsige mõjurulli pakkumist

Nõutavad tehnilised parameetrid

Täpse tehasepakkumise saamiseks esitage sobiv konveierilindi laius, rulli välisläbimõõt, löökrulli tüüp, materjali kukkumise kõrgus, materjali tüki suurus, töökeskkond, kogu tellimuse kogus ja sihttarneport.

YUFENGi tehnilised insenerid saavad vastavalt laadimistingimustele hinnata sobivat rulli läbimõõtu, kesta materjali, puhverstruktuuri, laagrit, tihendussüsteemi ja tugiraami.

YUFENG globaalne kontaktteave

Meil

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiil

+86 15318787602

Tehase aadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Hiina

View as

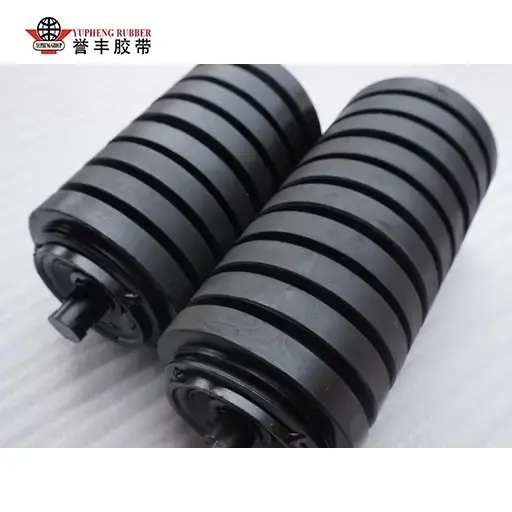

Kummist rõngaga põrutusrull
